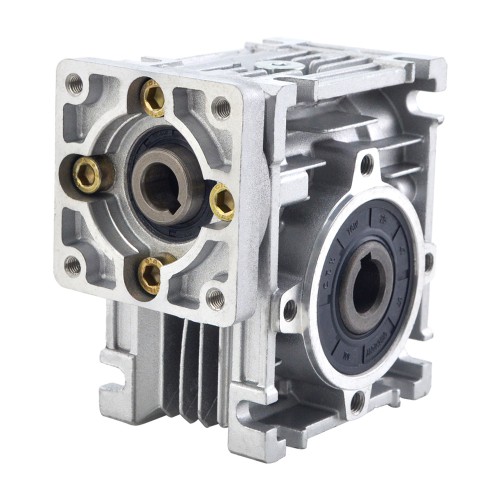

50:1 Nema 23 Schneckengetriebe NMRV30-G50-D9 Eingangswellendurchmesser max. 9 mm, 17 Nm
-
Handbücher und Dokumentation:
Getriebedatenblatt:
50:1 Nema 23 Schneckengetriebe NMRV30-G50-D9 Eingangswellendurchmesser max. 9 mm, 17 Nm
Dieses Schneckengetriebe ist für Nema-23-Schrittmotoren oder andere Motoren mit den Abmessungen 57 × 57 mm ausgelegt. Die Abtriebswelle ist um 90° zur Antriebswelle versetzt. Zu den Merkmalen des Getriebes zählen ein guter Wirkungsgrad und eine selbsthemmende Funktion. Das Gehäuse ist groß dimensioniert und verfügt über eine spaltfreie Bauweise, die eine hermetisch abgedichtete und wartungsarme Konstruktion ermöglicht. Dadurch wird ein Austreten oder Verfallen des Schmiermittels sowie ein häufiger Austausch reduziert.
Getriebe Spezifikationen
Herstellerteilenummer: NMRV30-G50-D9
Getriebeart: Schneckengetriebe
Übersetzungsverhältnis: 50:1
Wirkungsgrad: 55%
Verdrehspiel im Leerlauf: <=1°
Max. zulässiges Ausgangsdrehmoment: 17Nm
Max. Radiallast: 1,28kN
Ausgabetyp: Hohlbohrung
Bohrungsdurchmesser: Φ14mm
Antriebswellenausführung: Passfedernut
Antriebswellendurchmesser: Φ9mm
Max. Antriebswellenlänge: 25mm
Bitte beachten Sie:
Die Abtriebswelle ist verfügbar. Bitte kontaktieren Sie unseren technischen Support für Ihre Anforderungen.
Die für dieses Getriebe verfügbaren Übersetzungsverhältnisse sind: 5:1, 7,5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 60:1, 80:1 und 100:1.
Aufgrund des relativ hohen Verdrehspiels (1°) sind Schneckengetriebe für Positionieranwendungen nicht geeignet.
| Physikalische Spezifikation | |
|---|---|
| Eingangswellendurchmesser (mm) | 9 |
| Max. Länge der Eingangswelle | 25 |
| Flanschdurchmesser (mm) | 57x57 |
| Untersetzung | 50:1 |
| Gewicht (g) | 1150 |
| Getriebeart | Schneckengetriebe |
| Abtriebswellentyp | Hohlbohrung |
| Bohrungsdurchmesser (mm) | 14 |
-
