TB6600 Schrittmotortreiber 9-40VDC 4A 2 Phasen für NEMA 17, 23, 24 Schrittmotor

TB6600 Schrittmotortreiber 9-40VDC 4A 2 Phasen für NEMA 17, 23, 24 Schrittmotor

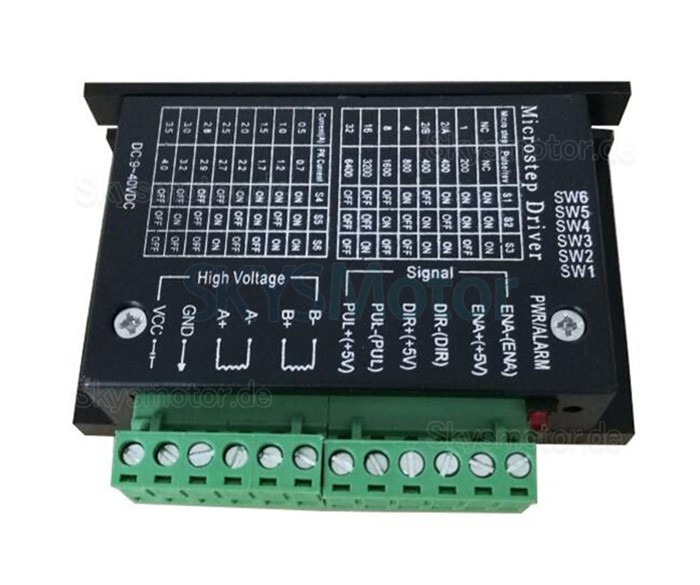

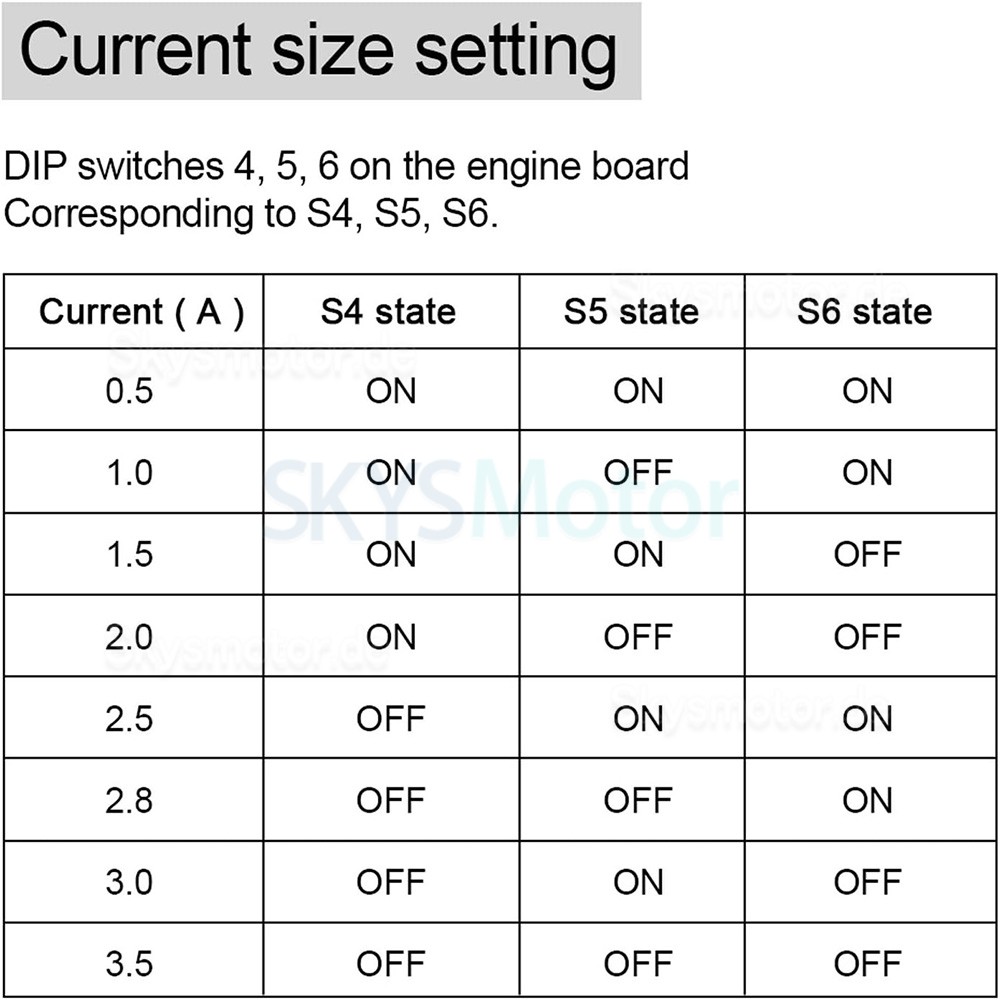

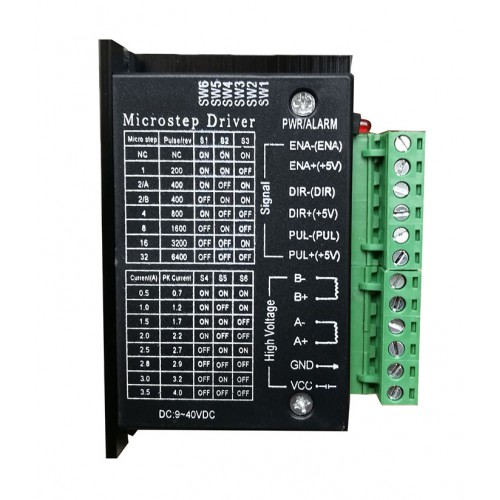

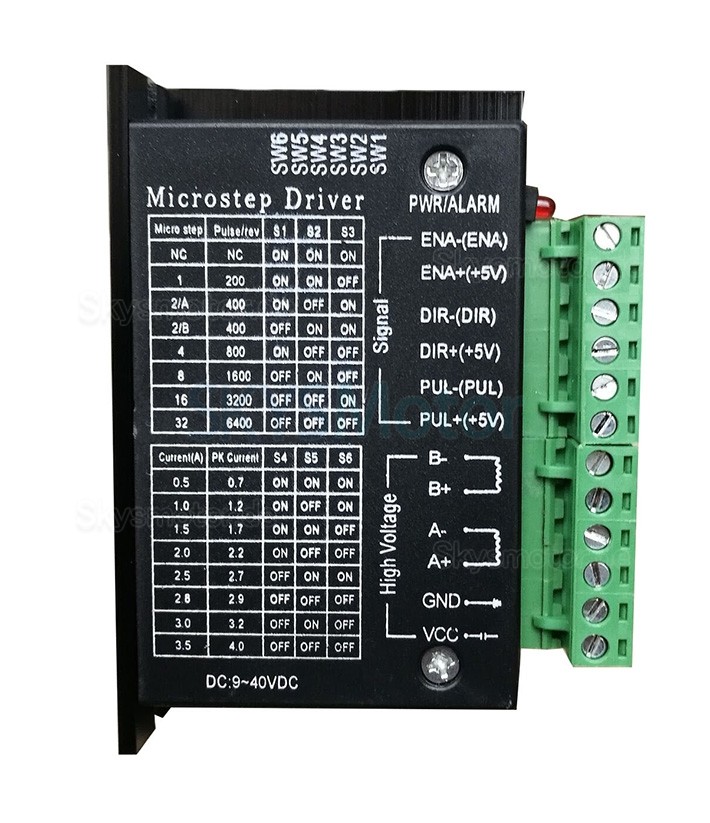

Der TB6600 Motortreiber ist ein 2-Phasen-Schrittmotortreiber, ausgelegt für zuverlässigen Betrieb und lange Lebensdauer. Er unterstützt einen weiten Spannungsbereich von 9 V bis 40 V DC und liefert einen Ausgangsstrom von 0,5 A bis 4 A, geeignet für 4- und 6-adrige Schrittmotoren. Der Treiber bietet 7 Mikroschritt-Modi (1, 2/A, 2/B, 4, 8, 16, 32) sowie 8 einstellbare Stromstufen (0,5 A, 1 A, 1,5 A, 2 A, 2,5 A, 2,8 A, 3 A, 3,5 A), konfigurierbar über 6 DIP-Schalter.

Ausgestattet mit einem fortschrittlichen Chopping-Algorithmus für einen ruhigen Lauf, bietet der Treiber eine einstellbare Stromregelung zur Reduzierung der Motortemperatur und des Energieverbrauchs. Integrierte Schutzfunktionen wie Übertemperaturschutz und Unterspannungsschutz sind vorhanden. Kompatibel mit Nema-17-, Nema-23- und Nema-24-Schrittmotoren. Einsatzbereiche: 3D-Drucker, CNC-Maschinen, Robotik, X-Y-Z-Tische, Etikettiermaschinen, Laserschneider, Graviermaschinen und Bestückungsautomaten.

Electric parameter

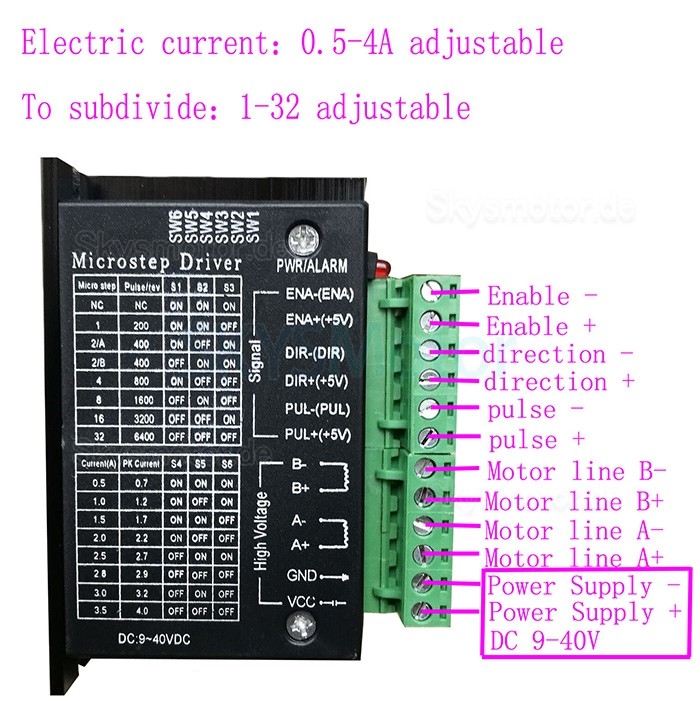

Eingangsspannung: DC9-40V

Eingangsstrom: Empfohlenes Schaltnetzteil 5A

Ausgangsstrom: 0,5-4,0A

Maximale Leistungsaufnahme 160W;

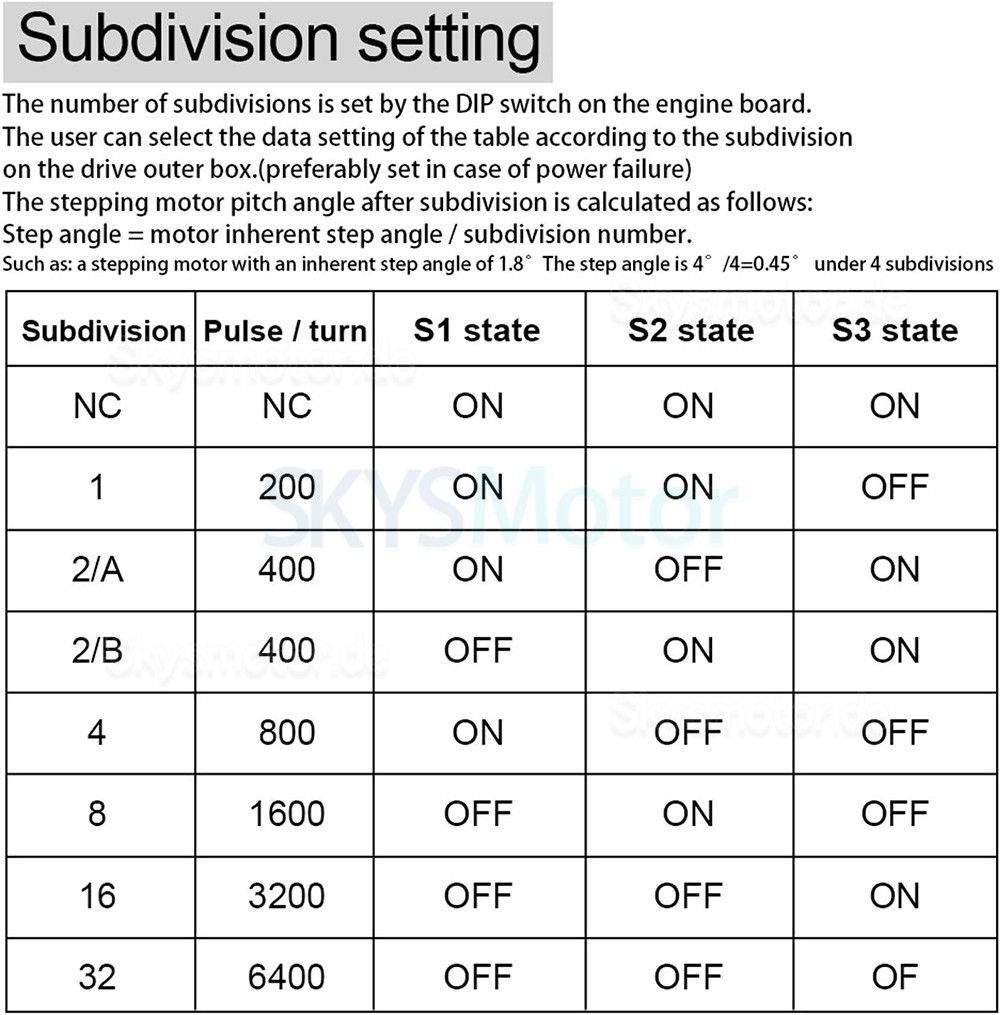

Unterteilung: 1,2/A, 2/B, 4, 8, 16, 32;

Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):

Kühlung: Natürliche Kühlung oder Zwangskühlung

Temperatur: Betriebstemperatur -10～45℃;

Lagertemperatur: -40～70℃

Luftfeuchtigkeit: Kondensation und Tropfwasser sind nicht zulässig

Gas: Brennbare Gase und leitfähiger Staub sind verboten

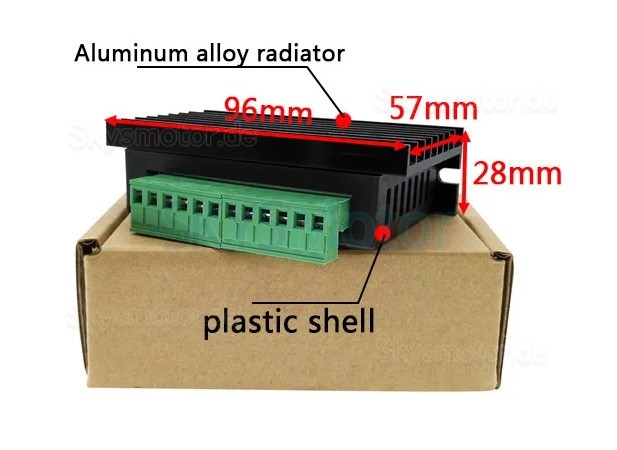

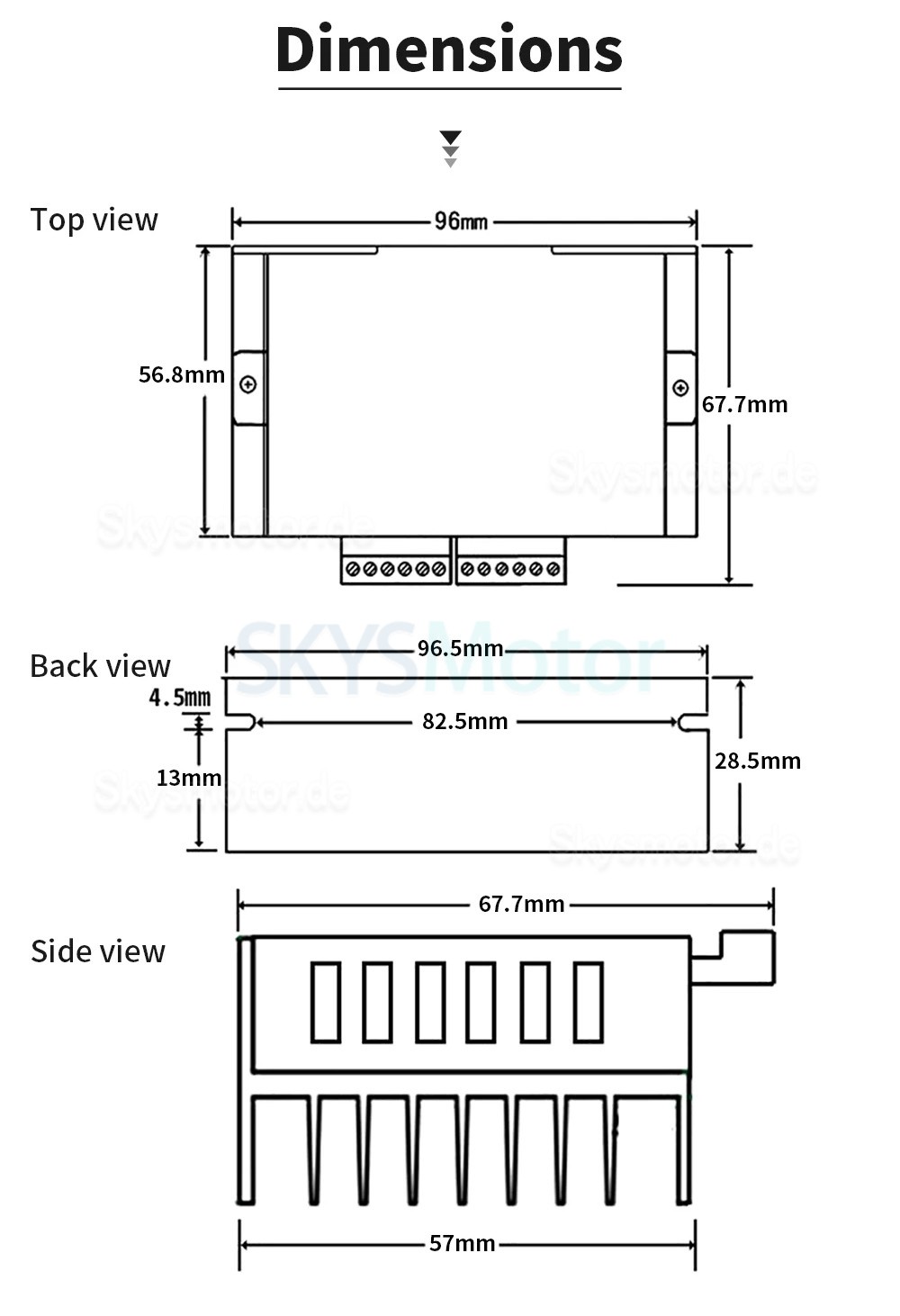

Abmessungen:96*57*28.5 mm

Gewicht:0,2KG;

Lieferumfang:

1 x Schrittmotor Treiber.
