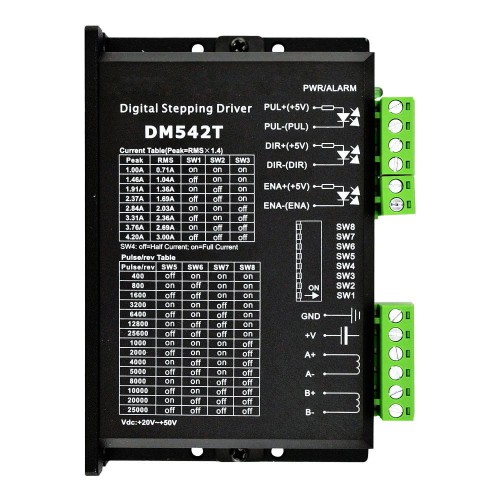

Digitaler Schrittmotorsteuerung DM542T für Nema 17, 23, 24 Schrittmotor
Der DM542T ist ein volldigitaler Schrittmotortreiber, der mit einem DSP-Steuerungsalgorithmus auf Basis moderner Motion-Control-Technologie entwickelt wurde. Er sorgt für eine hohe Laufruhe, bietet ein verbessertes Drehmoment und reduziert Instabilitäten im mittleren Drehzahlbereich. Die automatische Motoridentifikation und Parameterkonfiguration ermöglichen eine schnelle Einrichtung geeigneter Betriebsmodi für verschiedene Motoren.
Hauptmerkmale:
- Input voltage 20-50VDC
- Anti-Resonanz trägt zur Stabilisierung des Drehmoments bei und verringert Instabilitäten im mittleren Drehzahlbereich.
- Automatische Motorerkennung und Parameterkonfiguration beim Einschalten ermöglichen Reaktionen mit unterschiedlichen Motortypen
- Die Mikroschrittfunktion ermöglicht die Erzeugung eines Schritt-Eingangs mit niedriger Auflösung in einen Mikroschritt-Ausgang mit höherer Auflösung und sorgt so für gleichmäßigere Motorbewegungen
- 15 wählbare Mikroschrittauflösungen: 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000 und 25000
- Sanftanlauf ohne “Sprung” beim Einschalten
- 8 wählbare Spitzenstromstärken: 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A
- Pulsfrequenz bis zu 200 kHz, TTL-kompatibel mit optisch isolierten Eingängen.
- Automatische Stromabsenkung im Leerlauf
- Geeignet für 2-Phasen- und 4-Phasen-Schrittmotoren
- Unterstützt PUL/DIR-Steuerungsmodus
- Überspannungs- und Überstromschutz
Elektrische Spezifikation:
- Ausgangsspitzenstrom: 1,0~4,2A (3,0 RMS)
- Eingangsspannung: +20~50VDC (Typisch 36VDC)
- Logiksignalstrom: 7~16mA (Typisch 10mA)
- Impulseingangsfrequenz: 0~200kHz
- Impulsbreite: 2,5μS
- Isolationswiderstand: 500MΩ
Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):
- Kühlung: Natürliche Kühlung oder Zwangskühlung
- Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase
- Umgebungstemperatur: 0℃ － 65℃
- Luftfeuchtigkeit: 40%RH－90%RH
- Betriebstemperatur: -10℃ － 45℃
- Vibration: 10-55Hz / 0,15mm
- Lagertemperatur: -20℃ － 65℃
- Gewicht: Approx.210g
| Schrittmotortreiber-Spezifikation | |
|---|---|
| Betriebsspannung (mm) | 20 - 50 |
| Ausgangsstrom (A) | 1 - 4,2 |
| Mikroschritt (Schritte/Umdr.) | 400 - 25600 |
| Max. Impulseingang (kHZ) | 200 |
| Impulsbreite (μs) | 2,5 |
| Physikalische Spezifikation | |
| Gewicht (g) | 210 |
