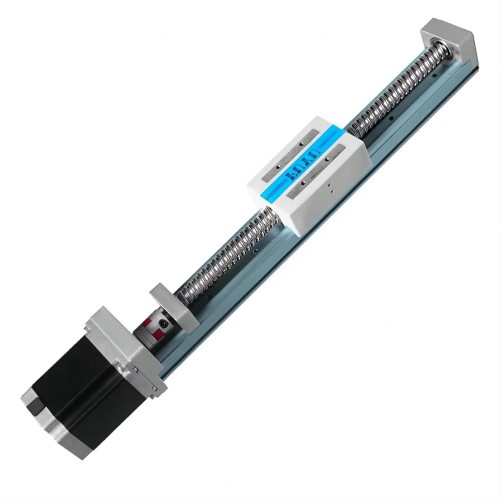

Linearführungsschiene, Kugelumlaufspindel Aktuator für CNC-Linearstufe FSK40J 50–1000 mm mit Nema 23-Schrittmotor
Linearführungsschiene, Kugelumlaufspindel Aktuator für CNC-Linearstufe FSK40J 50–1000 mm mit Nema 23-Schrittmotor
Eigenschaften:
200 Tage für Design und Entwicklung sowie 100 Tage für experimentelle Tests dieses Linearmoduls. Korrosions- und rostbeständig.
Die Linearschiene ist mit neuen Materialien ausgestattet und verwendet eine G1610-Kugelgewindespindel. Der effektive Verfahrweg ist lang und erreicht bis zu 1000 mm. Wiederholgenauigkeit ±0,02 mm.
Kompakt, flach und robust. Die maximale Bauhöhe der Linearschiene beträgt 47 mm. Geeignet für Anwendungen mit begrenztem Bauraum. Horizontale Traglast: 20 kg. Maximale horizontale Geschwindigkeit bei Volllast: 200 mm/s.
Auch eine Montage der Lineareinheit in umgekehrter Position ist möglich. Traglast bei umgekehrter Montage: 10 kg. Geeignet für spezielle Anwendungsszenarien. Der Schlitten und die Grundplatte wurden mit M5-Gewindebohrungen aufgerüstet, was die Montage erleichtert und eine höhere Haltekraft bietet.
Speziell entwickelter Nema-23-Schrittmotor für dieses Linearmodul mit einer maximalen Drehzahl von bis zu 1200 U/min. Geringer Geräuschpegel, Leerlaufgeräusch <65 dB sowie niedrige Frequenzgeräusche.
Spezifikation:

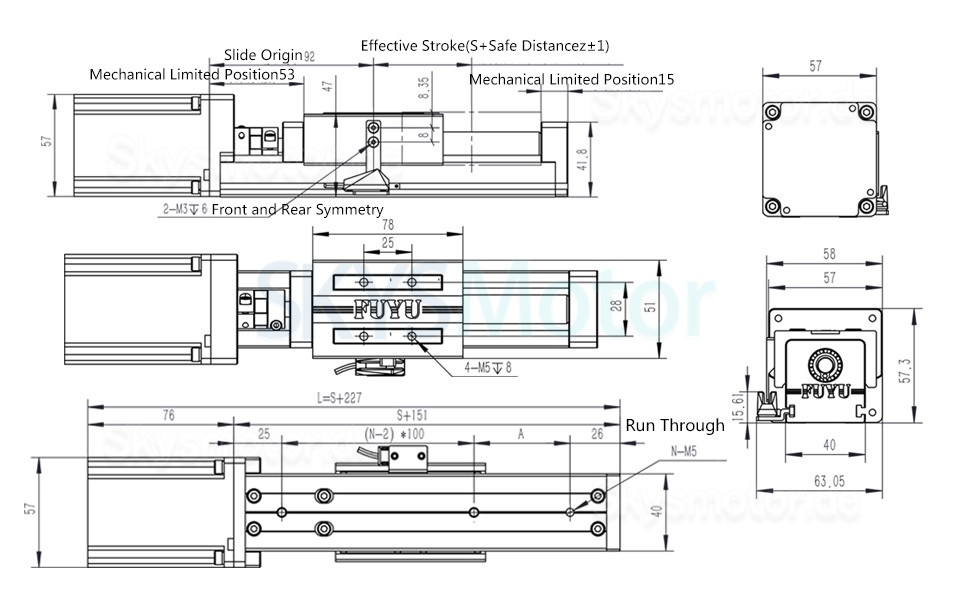

FSK40j Linearführung – Abmessungen und Leistung
Standard-Schrittmotor Nema 23
Kugelumlaufspindelmodell: G1610
Positioniergenauigkeit der Linearführung: ±0,02mm
Effektiver Verfahrweg: 50-1000mm
Gesamtlänge der Führungseinheit:Verfahrweg+227mm
Technische Daten des Nema 23 Schrittmotors
Schrittwinkel:1,8°
Flanschmaß : 57mm
Motorlänge: 56mm
Haltemoment: 0,95 N.m
Stromstärke: 2,0A
Verschleißfeste und langlebige Konstruktion:
Maximale horizontale Tragkraft:20kg
Maximale vertikale Tragkraft:10kg
Maximale seitliche Tragkraft:5kg
Maximale invertierte Tragkraft:10kg
Maximale horizontale Geschwindigkeit:200mm/s
Maximale vertikale Geschwindigkeit:100mm/s
Maximale seitliche Geschwindigkeit:100mm/s
Maximale invertierte Geschwindigkeit:200mm/s
TECHNISCHE PARAMETER
