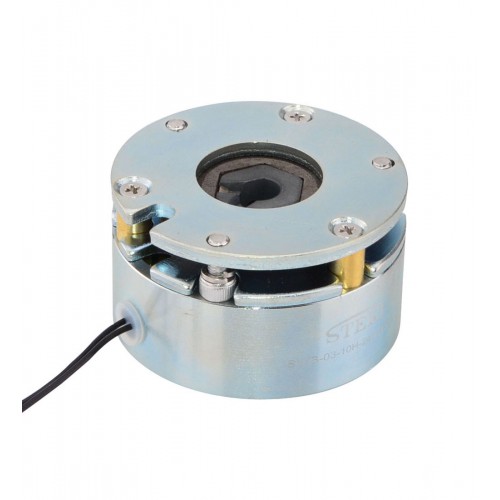

DC Elektromagnetische Bremse SWB-01 24V 0,25Nm für Nema 17 Schrittmotor
- Handbücher und Dokumentation: Bremsendatenblatt:
Kaufen Sie jetzt:€53,92
DC Elektromagnetische Bremse SWB-01 24V 0,25Nm für Nema 17 Schrittmotor
Diese Bremse ist eine nicht erregte Bremse, die mit 24 VDC betrieben wird und ein maximales statisches Reibmoment von 0,24 Nm erzeugen kann. Sie ist für Schrittmotoren der Größe Nema 17 geeignet.
Das Funktionsprinzip lautet wie folgt:
Wenn elektrische Energie zugeführt wird, wird der Anker durch die elektromagnetische Kraft im Magnetkörper-Assemblierung angezogen, wodurch die Federwirkung überwunden wird. Dies ermöglicht es der Reibscheibe, sich frei zu drehen. Wenn die elektrische Energie unterbrochen wird, wird die elektromagnetische Kraft entfernt, und die Druckfeder zwingt die Ankerplatte mechanisch dazu, die Reibscheibe zwischen sich und der Druckplatte zu klemmen. Dies erzeugt das Drehmoment, um die Last zu halten.
Bremsenspezifikation
- Bremsentyp: Nicht erregt
- Haftreibungsmoment: 0,24Nm
- Trägheitsmoment: 0.6x10-6 kg.cm2
- Stromspannung: 24V
- Leistung: 5W
- Wärmebeständigkeitsklasse: F
- Max. Drehzahl:5000 U/min
- Gewicht: 0,2kg
| Bremse Spezifikation | |
|---|---|
| Max. Geschwindigkeit (U/min) | 5000 |
| Trägheitsmoment (kg·cm²) | 0,6x10-6 |
| Leistung (W) | 5 |
| Haftreibmoment (Nm) | 0,24 |
| Haftreibmoment (oz.in) | 34 |
| Betriebsspannung (mm) | 24 |
