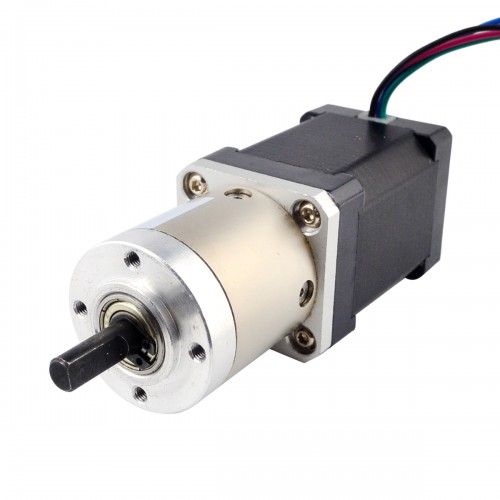

Nema 14 Doppelwellen Planetengetriebe Schrittmotor 14HS20-1504D-PG14 mit 14:1 Getriebe
Dieser Nema 14-Schrittmotor mit 52-mm-Gehäuse und 1,50 A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 13,73:1.
Elektrische Spezifikation
- Herstellerteilenummer: 14HS20-1504D-PG14
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 40Ncm
- Nennstrom/Phase: 1,50A
- Stromspannung: 4,20V
- Phasenwiderstand: 2,8ohms
- Induktivität: 3.8mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart:Planetengetriebe
- Übersetzungsverhältnis:13,73:1
- Wirkungsgrad:80%
- Verdrehspiel im Leerlauf:<=1deg
- Max. zulässiges Drehmoment:4N.m
- Drehmoment (erlaubt):8N.m
- Maximale axiale Belastung der Welle:50N
- Maximale radiale Belastung der Welle:100N
Physikalische Spezifikation
- Bauform:35x35mm
- Motorlänge:52mm
- Getriebelänge:36,8mm
- Vorderer Wellendurchmesser: Φ6mm
- Vordere Wellenlänge: 18mm
- Vordere D-Schnittlänge: 12mm
- Durchmesser der hinteren Welle: Φ4mm
- Länge der hinteren Welle:12mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 450g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Wirkungsgrad | 80% |
| Untersetzung | 13,73:1 |
| Getriebelänge (mm) | 36,8 |
| Getriebeart | Planetengetriebe |
| Verdrehspiel im Leerlauf (Max.°) | 1 |
| Max. zulässiges Drehmoment (Ncm) | 400 |
| Max. zulässiges Drehmoment (oz.in) | 566,56 |
| Zulässiges Dauerdrehmoment (Ncm) | 800 |
| Zulässiges Dauerdrehmoment (oz.in) | 1133,12 |
| Maximale axiale Belastung der Welle (N) | 50 |
| Maximale radiale Belastung der Welle (N) | 100 |
| Motorspezifikation | |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 40 |
| Haltemoment ohne Getriebe (oz.in) | 56,66 |
| Induktivität (mH) | 3,8 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 14 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 2,8 |
| Nennstrom (A) | 1,5 |
| Wellendurchmesser (mm) | 6 |
| Länge der Welle (mm) | 18 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Physikalische Spezifikation | |
| Gewicht (g) | 450 |
