NEMA 11 External Acme Linear Schrittmotor 11E18S1004GD5-150RS Linearhub 2,54mm Hublänge 150mm
-
Handbücher und Dokumentation:
NEMA 11 External Acme Linear Schrittmotor 11E18S1004GD5-150RS Linearhub 2,54mm Hublänge 150mm

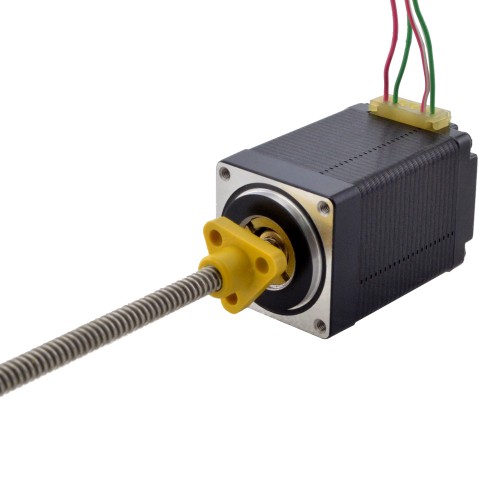

Bei diesem Modell handelt es sich um einen Nema 11 ACME-Linearschrittmotor mit 46 mm Gehäuselänge, einem Schrittwinkel von 1,8 Grad und einem Nennstrom von 1 A. Er verfügt über eine Gewindespindel mit einem Durchmesser von 4,76 mm, einer Länge von 150 mm und ist mit einer POM-Gewindemutter ausgestattet. Der lineare Vorschub beträgt 2,54 mm pro Umdrehung. Der Motor ist für präzise Linearbewegungen in verschiedenen Anwendungen ausgelegt.
Elektrische Spezifikation
Herstellerteilenummer: 11E18S1004GD5-150RS
Motortyp: External(ACME)
Schrittwinkel: 1,8°
Haltemoment: 0,12Nm
Nennstrom/Phase: 1A
Phasenwiderstand: 3,7ohms
Induktivität: 3,7mH±20%(1KHz)
Physikalische Spezifikation
Bauform: 28 x 28mm
Motorlänge: 46mm
Hublänge: 150mm
Spindeldurchmesser: Φ4,76mm
Linearhub pro Schritt: 0,0127mm
Linearhub pro Umdrehung: 2,54mm
Anzahl der Leitungen: 4
Anzahl der Gewindegänge: 2
Leitungslänge: 300mm
Anschluss
| A+ | A- | B+ | B- |
| Rot | Rot/Weiß | Grün | Grün/Weiß |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 3,7 |
| Phasenwiderstand (ohm) | 3,7 |
| Nennstrom (A) | 1,0 |
| Schrittwinkel (°) | 1,8 |
| Linearmotortyp | Extern (Acme) |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 46 |
| Flanschdurchmesser (mm) | Nema 11 (28 x 28) |
| Leitungslänge (mm) | 300 |
| Spindeldurchmesser (mm) | 4,76 |
| Hublänge (mm) | 150 |
| Anzahl der Leitungen | 4 |
| Linearhub pro Umdrehung (mm) | 2,54 |
| Linearhub pro Schritt (mm) | 0,0127 |
| Schutzart | 40 |
-
