Nema 14 Getriebe Schrittmotor 14HS13-0804S-PG27 mit Untersetzung 27:1 Planetengetriebe
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€34,53

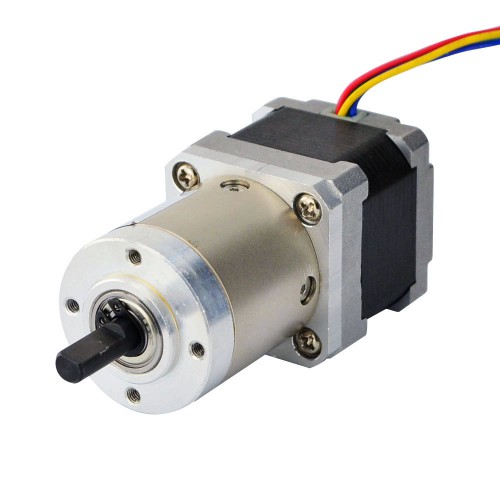

Nema 14 Getriebe Schrittmotor 14HS13-0804S-PG27 mit Untersetzung 27:1 Planetengetriebe
Dieser Nema 14-Schrittmotor mit 33-mm-Gehäuse und 0,8 A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 26,85:1.
Elektrische Spezifikation
- Herstellerteilenummer: 14HS13-0804S-PG27
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,067 deg
- Haltemoment ohne Getriebe: 18Ncm
- Nennstrom/Phase: 0,8A
- Phasenwiderstand: 6,8ohms
- Stromspannung: 5,4V
- Induktivität: 10mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Planetengetriebe
- Übersetzungsverhältnis: 26,85: 1
- Gear Efficiency: 81%
- Verdrehspiel im Leerlauf: <=1 deg
- Max, zulässiges Drehmoment: 3Nm
- Drehmoment (erlaubt): 5Nm
- Maximale axiale Belastung der Welle: 50N
- Maximale radiale Belastung der Welle: 100N
Physikalische Spezifikation
- Bauform: 35 x 35mm
- Motorlänge: 34mm
- Getriebelänge: 35,8mm
- Wellendurchmesser: Φ6mm
- Länge der Welle: 18mm
- Länge der D-Flachwelle: 12mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 400g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Grün
|
Gelb
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Verdrehspiel im Leerlauf (Max.°) | 1 |
| Wirkungsgrad | 81% |
| Untersetzung | 26,85:1 |
| Getriebelänge (mm) | 35,8 |
| Getriebeart | Planetengetriebe |
| Max. zulässiges Drehmoment (Ncm) | 300 |
| Max. zulässiges Drehmoment (oz.in) | 424,8 |
| Zulässiges Dauerdrehmoment (Ncm) | 500 / 708,1 |
| Maximale axiale Belastung der Welle (N) | 50 |
| Maximale radiale Belastung der Welle (N) | 100 |
| Motorspezifikation | |
| Induktivität (mH) | 4,5 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 14 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 3,2 |
| Nennstrom (A) | 1 |
| Wellendurchmesser (mm) | 6 |
| Länge der Welle (mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 18 |
| Haltemoment ohne Getriebe (oz.in) | 19,8 |
| Motorlänge (mm) | 34 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Physikalische Spezifikation | |
| Gewicht (g) | 400 |
