Nema 14 Getriebe Schrittmotor 14HS20-1504S-PG5 mit Untersetzung 5:1 Planetengetriebe
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€40,78

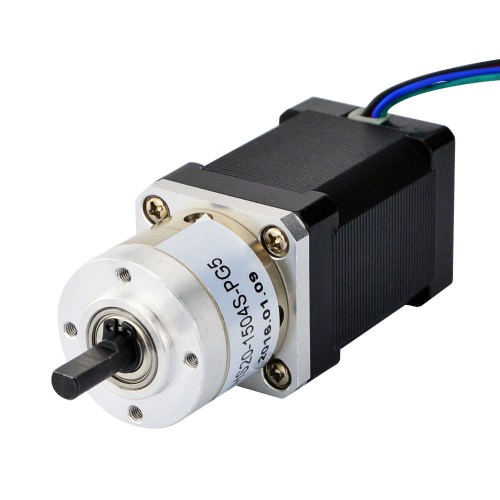

Nema 14 Getriebe Schrittmotor 14HS20-1504S-PG5 mit Untersetzung 5:1 Planetengetriebe
Dieser Nema 14-Schrittmotor mit 51-mm-Gehäuse und 1,5 A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 5,18:1.
Elektrische Spezifikation
- Herstellerteilenummer: 14HS20-1504S-PG5
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,35 deg
- Haltemoment ohne Getriebe: 40Ncm
- Nennstrom/Phase: 1,5A
- Phasenwiderstand: 2,8ohms
- Stromspannung: 4,2V
- Induktivität: 3,8mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Planetengetriebe
- Übersetzungsverhältnis: 5,18: 1
- Wirkungsgrad: 90%
- Verdrehspiel im Leerlauf: <=1 deg
- Max, zulässiges Drehmoment: 2Nm
- Drehmoment (erlaubt): 4Nm
- Maximale axiale Belastung der Welle: 50N
- Maximale radiale Belastung der Welle: 100N
Physikalische Spezifikation
- Bauform: 35 x 35mm
- Motorlänge: 52mm
- Getriebelänge: 28,2mm
- Wellendurchmesser: Φ6mm
- Länge der Welle: 18mm
- Länge der D-Flachwelle: 12mm
- Anzahl der Leitungen: 4
- Leitungslänge: 400mm
- Gewicht: 600g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Verdrehspiel im Leerlauf (Max.°) | 1 |
| Wirkungsgrad | 90% |
| Untersetzung | 5,18:1 |
| Getriebelänge (mm) | 28,2 |
| Getriebeart | Planetengetriebe |
| Max. zulässiges Drehmoment (Ncm) | 200 |
| Max. zulässiges Drehmoment (oz.in) | 283,2 |
| Zulässiges Dauerdrehmoment (Ncm) | 400 / 566,4 |
| Maximale axiale Belastung der Welle (N) | 50 |
| Maximale radiale Belastung der Welle (N) | 100 |
| Motorspezifikation | |
| Induktivität (mH) | 3,8 |
| Leitungslänge (mm) | 400 |
| Motor NEMA Größe | Nema 14 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 2,8 |
| Nennstrom (A) | 1,5 |
| Wellendurchmesser (mm) | 6 |
| Länge der Welle (mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 40 |
| Haltemoment ohne Getriebe (oz.in) | 56,6 |
| Motorlänge (mm) | 52 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Physikalische Spezifikation | |
| Gewicht (g) | 400 |
