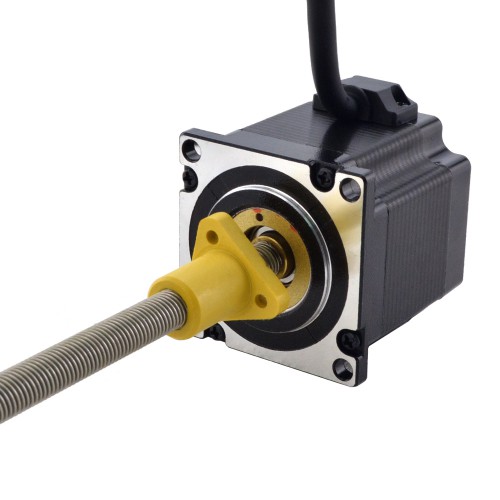

NEMA 23 External Acme Linearaktuator Schrittmotor 23E22S3004HG5-200RS Linearhub 5,08mm Hublänge 200mm
NEMA 23 External Acme Linearaktuator Schrittmotor 23E22S3004HG5-200RS Linearhub 5,08mm Hublänge 200mm
Dieses Modell ist ein Nema 23 ACME-Schrauben-Linearschrittmotor mit einer Gehäuselänge von 56 mm, einem Schrittwinkel von 1,8 Grad und einem Nennstrom von 3 A. Er ist mit einer integrierten ACME-Spindel mit einem Durchmesser von 9,525 mm und einer Länge von 200 mm sowie einer Gewindemutter aus POM ausgestattet. Der lineare Vorschub beträgt 5,08 mm pro Umdrehung. Der Motor bietet eine hohe Leistungsfähigkeit, lange Lebensdauer, geringe Geräuschentwicklung und effizienten Betrieb.
Elektrische Spezifikation
Herstellerteilenummer: 23E22S3004HG5-200RS
Motortyp: External(ACME)
Schrittwinkel: 1,8°
Haltemoment: 1Nm
Nennstrom/Phase: 3A
Phasenwiderstand: 1,1ohms
Induktivität: 4,5mH±20%(1KHz)
Physikalische Spezifikation
Bauform: 57 x 57mm
Motorlänge: 56mm
Hublänge: 200mm
Spindeldurchmesser: Φ9,525mm
Linearhub pro Schritt: 0,0254mm
Linearhub pro Umdrehung: 5,08mm
Anzahl der Leitungen: 4
Anzahl der Gewindegänge: 4
Leitungslänge: 500mm
Anschluss
| A+ | A- | B+ | B- |
| Rot | Rot/Weiß | Grün | Grün/Weiß |

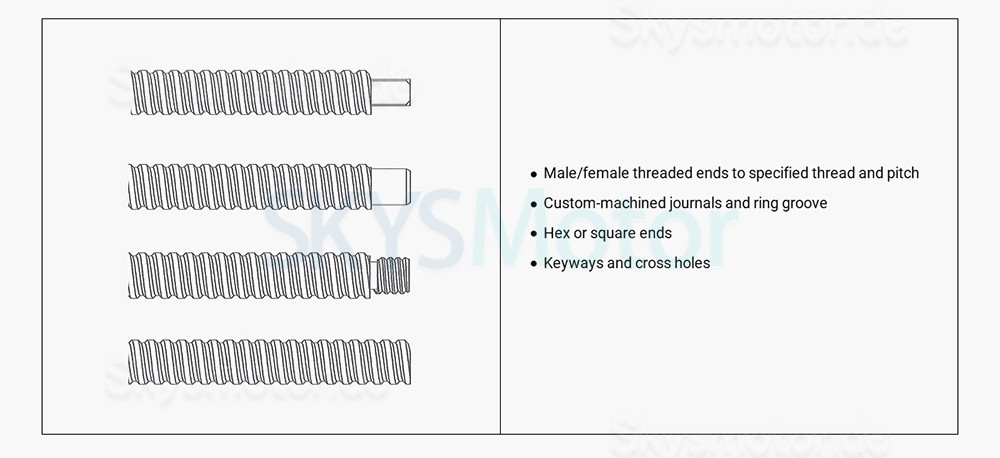

Bearbeitung der Enden von Gewindespindel
.jpg "NEMA 23 External Acme Linearaktuator Schrittmotor 23E22S3004HG5-200RS Linearhub 5,08mm Hublänge 200mm")

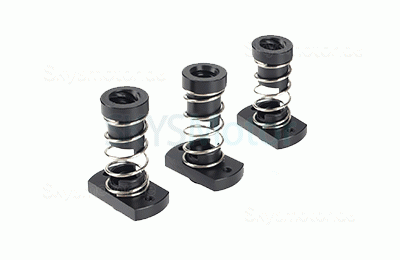

Spielfreie Mutter
SKYSMOTOR bietet eine Anti-Backlash-Mutter für externe Trapezgewindespindeln in Linearaktuatoren (außer Größe 34) sowie für nicht-kapazitive Trapezgewindespindeln in Linearaktuatoren (außer Größe 24 und 34) an.
Es sollte ein nominaler Spielraum zwischen der Trapezgewindespindel und der standardmäßigen Kunststoffmutter von SKYSMOTOR nach Millionen von Zyklen bestehen. SKYSMOTOR garantiert mehrere Millionen Zyklen, jedoch kann der physische Spielraum zunehmen. Um das Spiel zu reduzieren oder zu eliminieren, bietet SKYSMOTOR eine Federdruckstruktur in der Anti-Backlash-Mutter an.
.png "NEMA 23 External Acme Linearaktuator Schrittmotor 23E22S3004HG5-200RS Linearhub 5,08mm Hublänge 200mm")

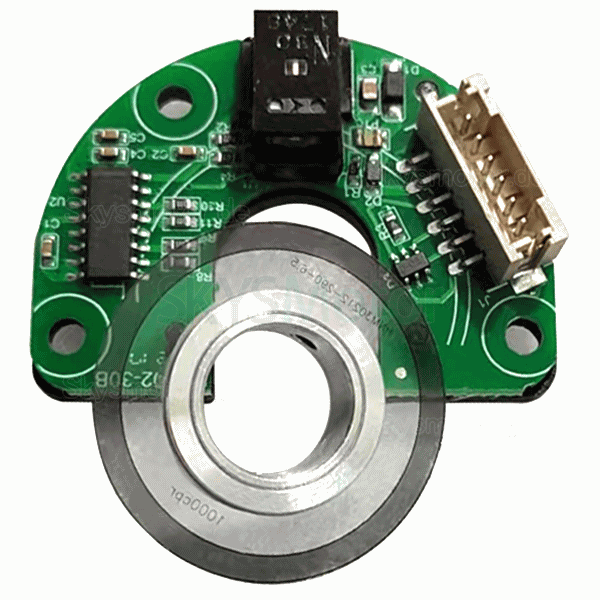

Encoder
.png "NEMA 23 External Acme Linearaktuator Schrittmotor 23E22S3004HG5-200RS Linearhub 5,08mm Hublänge 200mm")
Je nach Anwendungsanforderung kann der Kunde Encoder einfach nach Index-Ausgang oder Non-Index-Typ sowie nach Ausgangsmethode (einzel- oder differenziell) auswählen.
Außerdem kann eine beliebige Auflösung frei gewählt werden, um eine einfachere und präzisere Positionierung zu ermöglichen.
Alle standardmäßigen Encoder von SKYSMOTOR sind optisch und inkrementell. Beim Auswählen des Encoders sollten Sie insbesondere auf die Optionen wie Größe, Auflösung, Index und Ausgangsmethode achten.

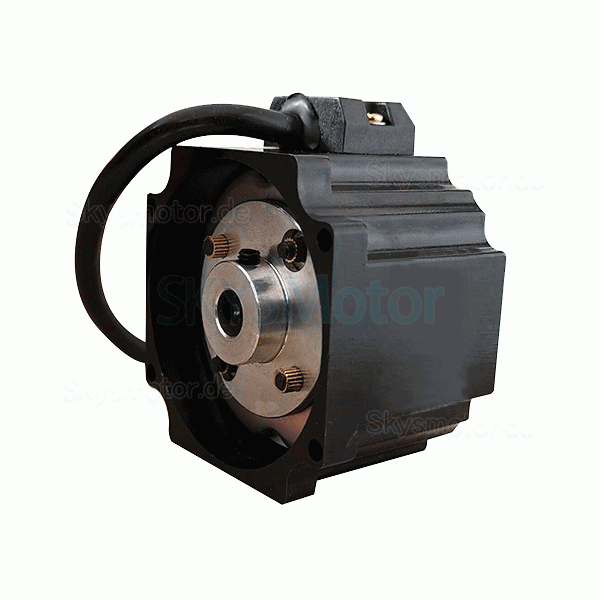

Bremsen
Insbesondere bei vertikalen Anwendungen oder zum Schutz von Motoren vor plötzlichem Ausschalten tragen die Standard-Ausschaltbremsen von SKYSMOTOR für die Größen NEMA 14, 17, 23, 24 und 34 dazu bei, die Bedenken der Kunden zu zerstreuen.
.png "NEMA 23 External Acme Linearaktuator Schrittmotor 23E22S3004HG5-200RS Linearhub 5,08mm Hublänge 200mm")

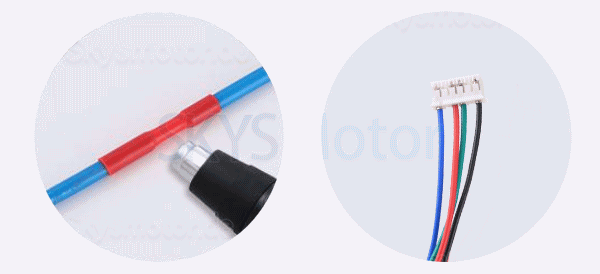

Verdrahtung, Kabel und Anschlüsse
.png "NEMA 23 External Acme Linearaktuator Schrittmotor 23E22S3004HG5-200RS Linearhub 5,08mm Hublänge 200mm")
Fliegende Drahtanschlüsse oder Stecker
Verdrehte Drahtanschlüsse
Schrumpfschläuche oder dehnbare Rohre
Kabelgehäuse

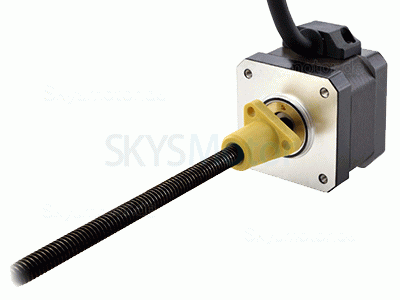

Teflonbeschichtete Spindel
Für Kundenanwendungen, die eine fettfreie Spindel-Mutter-Kombination erfordern, bietet SKYSMOTOR teflonbeschichtete Gewindespindeln für Schrittmotor-Linearantriebe an.
Die teflonbeschichteten Gewindespindeln von Schrittmotor-Linearantrieben ermöglichen eine längere Lebensdauer und eine bessere Schubkrafterzeugung im Vergleich zu herkömmlichen SUS-Gewindespindeln.
Die Teflonbeschichtung kann auf alle Spindeloptionen von SKYSMOTOR und alle Arten von Linearantrieben angewendet werden, ob extern, nicht-verliersicher oder unverlierbar.
Außerdem kann eine spielfreie Mutter mit teflonbeschichteten Spindeln kombiniert werden.
.png "NEMA 23 External Acme Linearaktuator Schrittmotor 23E22S3004HG5-200RS Linearhub 5,08mm Hublänge 200mm")
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 4,5 |
| Phasenwiderstand (ohm) | 1,1 |
| Nennstrom (A) | 3,0 |
| Schrittwinkel (°) | 1,8 |
| Linearmotortyp | Extern (Acme) |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 56 |
| Flanschdurchmesser (mm) | Nema 23 (57 x 57) |
| Leitungslänge (mm) | 500 |
| Spindeldurchmesser (mm) | 9,525 |
| Hublänge (mm) | 200 |
| Anzahl der Leitungen | 4 |
| Linearhub pro Umdrehung (mm) | 5,08 |
| Linearhub pro Schritt (mm) | 0,0254 |
| Schutzart | 40 |
-
