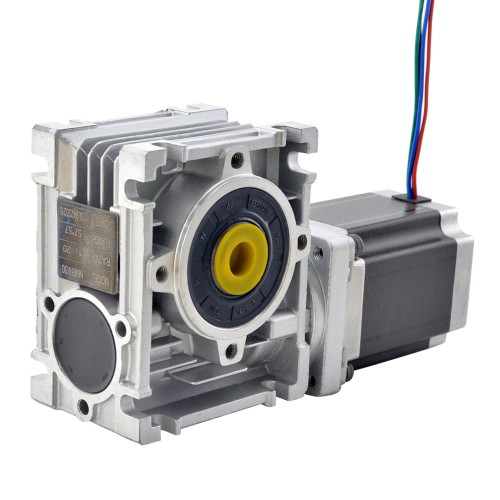

Nema 23 Schneckengetriebe Schrittmotor 23HS45-4204S-RV30-G10 L=113mm mit 10:1 Schneckengetriebebox
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Vollständiges Datenblatt:
Drehmomentkurve:
Nema 23 Schneckengetriebe Schrittmotor 23HS45-4204S-RV30-G10 L=113mm mit 10:1 Schneckengetriebebox
Dieser Schrittmotor der Größe Nema 23 ist mit einem Schneckengetriebe mit einem Übersetzungsverhältnis von 10:1 ausgestattet. Das Schneckengetriebe ist mit einem hochwertigen, langlebigen synthetischen Schmiermittel befüllt, wodurch es wartungsfrei ist. Die Abtriebswelle ist um 90° zur Antriebswelle versetzt und zeichnet sich durch hohe Effizienz sowie Selbsthemmung aus.
Elektrische Spezifikation
Herstellerteilenummer: 23HS45-4204S-RV30-G10
Motortyp: Bipolar Schrittmotor
Haltemoment ohne Getriebe: 3,0Nm
Nennstrom/Phase: 4,2A
Phasenwiderstand: 0,88ohms
Induktivität: 3,4mH±20%(1KHz)
Getriebe Spezifikationen
Getriebeart: Schneckengetriebe
Übersetzungsverhältnis: 10:1
Wirkungsgrad: 82%
Verdrehspiel im Leerlauf: <=1°
Max, zulässiges Ausgangsdrehmoment: 18Nm
Max, Radiallast: 0,75kN
Physikalische Spezifikation
Bauform: 57 x 57mm
Motorlänge: 113mm
Ausgabetyp: Hohlbohrung
Bohrungsdurchmesser: Φ14mm
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 3,4 |
| Phasenwiderstand (ohm) | 0,88 |
| Stromstärke (A) | 4,2 |
| Haltedrehmoment ohne Getriebe (N.m) | 3,0 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 113 |
| Flanschdurchmesser (mm) | Nema 23 (57 x 57) |
| Leitungslänge (mm) | 500 |
| Getriebeart | Schneckengetriebe |
| Untersetzung | 10 |
| Verdrehspiel im Leerlauf | <=1° |
| Schutzart | 40 |
| Bohrungsdurchmesser (mm) | 14 |
| Ausgabetyp | Hohlbohrung |
