TQEG Serie Planetengetriebe Untersetzung 5:1 Verdrehspiel 15' für 8mm Welle Nema 23 Schrittmotor

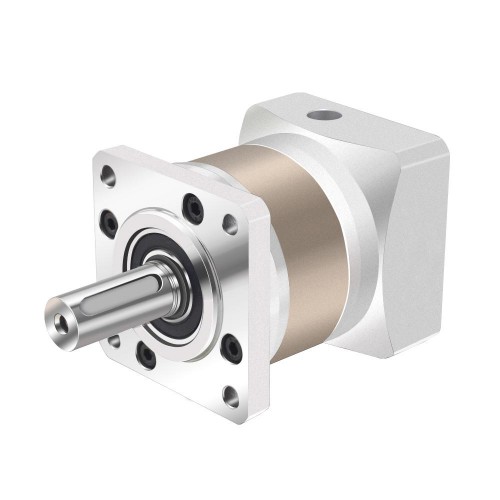

Dieses hochpräzise Planetengetriebe gehört zur TQEG-Serie und verfügt über ein Übersetzungsverhältnis von 5:1 sowie ein maximales Verdrehspiel von 15 Bogenminuten. Das Inline-Planetengetriebe ist mit einer Kupplung für die Eingangsseite ausgestattet, die mit jeder Standardwelle von 8 mm Durchmesser kompatibel ist, wie sie bei Nema 23 Schrittmotoren, bürstenlosen Gleichstrommotoren und Servomotoren verwendet wird.
Getriebe Spezifikationen
Herstellerteilenummer: TQEG23-G5-D8
Getriebeart: Planetengetriebe
Übersetzungsverhältnis: 5: 1
Wirkungsgrad: 94%
Verdrehspiel im Leerlauf: <=15 Bogenminuten
Max, zulässiges Drehmoment: 28 Nm
Drehmoment (erlaubt): 56 Nm
Lärm: <=60dB
Wasserdichtigkeit: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Bauform: 60 x 60 mm
Getriebelänge: 73,5 mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ14 mm
Ausgangswellenlänge: 35 mm
Antriebswellendurchmesser: Φ8 mm
Antriebswellenlänge: 21~24 mm
| Physikalische Spezifikation | |
|---|---|
| Verdrehspiel im Leerlauf | <=15' |
| Flanschdurchmesser (mm) | 60 x 60 |
| Wellentyp | Passfeder |
| Getriebelänge (mm) | 73,5 |
| Eingangswellendurchmesser (mm) | 8 |
| Länge der Eingangswelle (mm) | 21~24 |
| Durchmesser der Ausgangswelle (mm) | 14 |
| Länge der Ausgangswelle (mm) | 35 |
| Anzug für Motor | Nema 23 |
| Untersetzung | 5 |
| Getriebeart | Planetengetriebe der TQEG-Serie |
