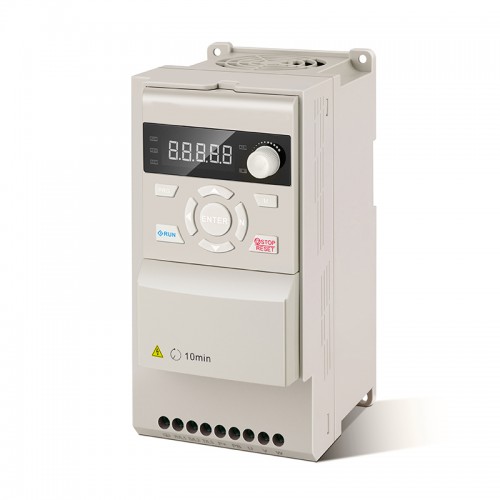

2,2kW Frequenzumrichter VFD H100T20022BX0 3PS 12,5A Einzel-/Dreiphasen 220V
-
Handbücher und Dokumentation:
Easy Bedienungsanleitung:
Vollständiges Benutzerhandbuch:
2,2kW Frequenzumrichter VFD H100T20022BX0 3PS 12,5A Einzel-/Dreiphasen 220V
Dieser Frequenzumrichter mit einer Leistung von 2,2 kW und ein- oder dreiphasigem 220-V-Eingang gehört zur H100-Serie, einer allgemeinen drehzahlvariablen Antriebslösung (VFD). Er findet Anwendung in Textilmaschinen, Verpackungsmaschinen, Graviermaschinen, Druckmaschinen, Nahrungsmittelmaschinen, Holzbearbeitungsmaschinen, Pumpenventilatoren, Keramikmaschinen, Solarpumpen und weiteren Bereichen.
Schlüsselspezifikation
Nenneingangsspannung: Einphasig/dreiphasig 220 V
Zulässige Eingangsspannung: Einphasig 180~260VAC, dreiphasig 320~460VAC
Eingangsfrequenz: 50/60Hz(+/-5%)
Eingangsstrom: Einphasig 23 A, dreiphasig 13,5 A
Leistung: 3PS(2,2Kw)
Ausgangsstrom: 12,5A
Ausgangsspannung: 0~Nenneingangsspannung
Ausgangsfrequenz: 0~1000Hz
Ausgangsleistung: 150 % Nennstrom 60 s, 180 % Nennstrom 2 s
| Frequenzumrichterspezifikation | |
|---|---|
| Eingangsspannung | 1 Phasen 220V / 3 Phasen 380VAC |
| Zulässige Eingangsspannung | 180 - 260VAC(1PH) / 320 - 460VAC(3 Phasen) |
| Eingangsfrequenz | 50 - 60Hz |
| Eingangsstrom | 23A(1 Phasen) / 13,5A(3 Phasen) |
| Leistung | 3PS / 2,2kW |
| Ausgangsstrom | 12,5A |
| Steuerungsmodi | V/F, SVC |
| Ausgangsspannung | 0 - Nenneingangsspannung |
| Ausgangsfrequenz | 0 - 1000Hz |
| Ausgangskapazität | 150 % Nennstrom 60 s, 180 % Nennstrom 2 s |
| Modulationsmodus | SVPWM |
| Anlaufdrehmoment | 1Hz / 150% |
| Geschwindigkeitsbereich | 1 : 100(SVC) |
| Beschleunigungs-/Verzögerungskurve | Linie / S-Kurve |
| Frequenzgenauigkeit | Digital (Max. Frequenz +/-0,01 %) / Analog (Max. Frequenz +/-1 %) |
| Motortyp | Asynchronmotor, Synchronmotor, Einphasenmotor |
| Frequenzauflösung | Digital (0,1 Hz) / Analog (Max. Frequenz +/- 1 %) |
| Schnelle Strombegrenzung | Begrenzen Sie den Strom schnell innerhalb des aktuellen Schutzwerts, um die Sicherheit der Ausrüstung zu gewährleisten |
| Befehlsquelle | Keypad, Terminal, Communication |
| Kein Stillstand bei kurzzeitigem Stromausfall | Nonstop bei sofortiger Abschaltung, automatischer Frequenzabfall |
| Sollwertquelle | Digital, Analog, Mehrgeschwindigkeit, Kommunikation |
| PID | Unterstützt Haupteinstellung + PID |
| Externe Tastatur | Ja |
| LED-Anzeige | Kann anzeigen: Ausgangsfrequenz, Ausgangsspannung, Ausgangsstrom, Busspannung, Anzeigewert 1, Anzeigewert 2, Fehler, Alarm |
| Schutzfunktion | Überstromschutz, Überspannungsschutz, Unterspannungsschutz, Überhitzungsschutz, Überlastschutz, Phasenverlustschutz, Erdschlussschutz usw. |
| Höhe | Leistungseinschränkung ab 1000 m, 10 % Reduzierung pro 1000 m Höhe. |
| Umgebungstemperatur | -10 °C bis +40 °C (Umgebungstemperatur etwa 40 °C bis 50 °C, bitte reduzieren Sie die Nutzung) |
| Luftfeuchtigkeit | 5 % bis 95 % relative Luftfeuchtigkeit, keine Kondensation |
| Vibration | <5,9M/S (0,6g) |
| Lagerumgebung | Innen, vor direkter Sonneneinstrahlung geschützt, kein Staub, keine korrosiven Gase, keine brennbaren Gase, kein Ölnebel, kein Dampf, kein Tropfen und keine Salzkonzentration usw. |
| Lagertemperatur | -40℃ ~ +70℃ |
