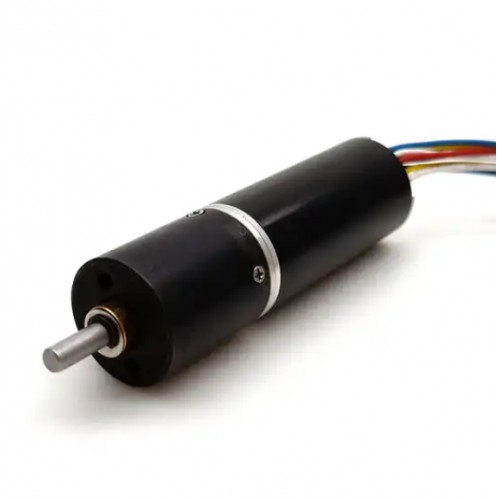

2 Stück Φ16mm 12V/24V Bürstenloser Eisenlose Motoren GMP16T-TEC1636 mit Planetengetriebe Wellendurchmesser 3mm

Ein Planetengetriebe ist ein häufig eingesetzter Getriebetyp, der aus Planetenrädern, einem Sonnenrad und einem Hohlrad besteht. Die Bauweise ermöglicht Drehmomentaufteilung, Drehzahlreduzierung und Mehrzahn-Eingriff, wodurch das Ausgangsdrehmoment erhöht sowie die Anpassungsfähigkeit und Arbeitseffizienz verbessert werden. Das Sonnenrad befindet sich üblicherweise in der Mitte und überträgt das Drehmoment auf die umlaufenden Planetenräder. Diese stehen im Eingriff mit dem Hohlrad, das Bestandteil des Gehäuses ist. Es sind weitere Motorvarianten erhältlich, darunter Gleichstrommotoren mit und ohne Bürsten, Schrittmotoren sowie eisenlose Motoren, die mit einem kompakten Planetengetriebe kombiniert werden können, um die Leistung zu optimieren.

Eigenschaften:

1. Die Kennlinie ist flach und der Motor läuft unter Last bei allen Drehzahlen normal.

2. Durch den Einsatz eines Permanentmagnetrotors ist die Leistungsdichte hoch, das Volumen jedoch gering.

3. Geringe Trägheit und verbesserte dynamische Eigenschaften.

4. Keine spezielle Anlaufschaltung, keine Nennleistung.

5. Für den Motorbetrieb ist immer ein Regler erforderlich. Dieser Regler kann auch zur Drehzahlregelung verwendet werden.

6. Die Frequenz der Magnetfelder des Stators und Rotors ist gleich;

Anwendungsbereiche:

Einsatzbereich: BOOT, Auto, Elektrofahrrad, Ventilator, Haushaltsgerät, Kosmetikinstrument, SMART HOME, Roboter-Heimwerkerbedarf.

Reduktionsverhältnis:4/16/22,6/64/107/256/361/1024

1 Stufen: 4:1

2 Stufen: 16:1/22,6:1

3 Stufen: 64:1/107:1

4 Stufen: 256:1/361:1

5 Stufen: 1024:1

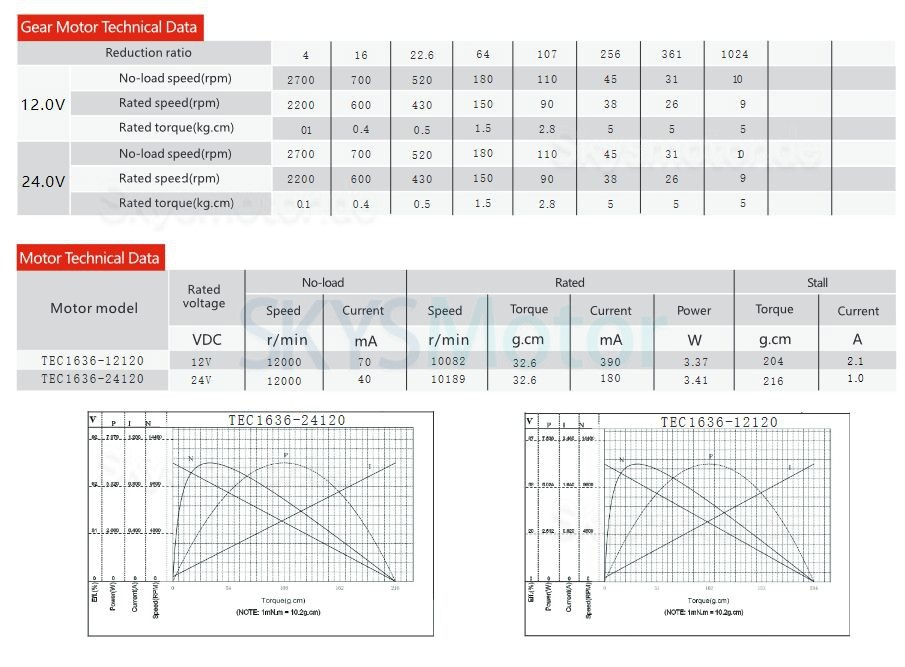

Elektrische Spezifikation:

Herstellerteilenummer:GMP16T-TEC1636

Nennspannung:12V/24VDC

Nenndrehmoment:3,0Kg.cm max

Max. momentanes Toleranzdrehmoment: 5,0kg.cm

Nennstrom:390mA(12V)/180mA(24V)

Leerlaufdrehzahl ohne Getriebe: 12000U/min

Nenndrehzahl ohne Getriebe: 10000U/min(12V)/10100U/min(24V)

Leerlaufdrehzahl mit Getriebe: 10-2700 U/min

Nenndrehzahl mit Getriebe:9-2200 U/min

Nennleistung:3,3W(12V)/3,4W(24V)

Getriebetyp:Planetengetriebe

Typ:DC-kernlose bürstenlose Motoren

Wirkungsgrad:LE 3

Encoder:1-1024ppr

Drehrichtung:CW/CCW

Konstruktion:Permanentmagnet

Lärm:Niedriger Geräuschpegel;

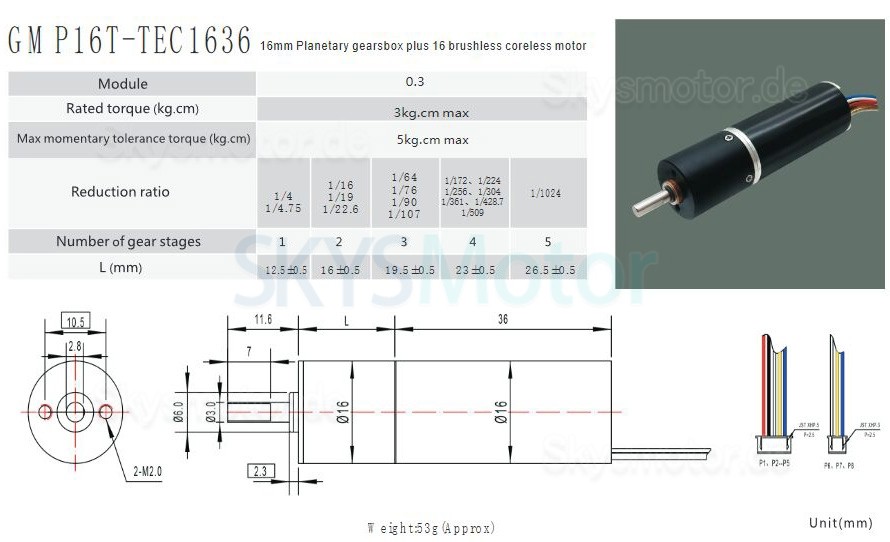

Physikalische Spezifikation:

Motorgröße:Φ16,0mm*36,0mm

Motordurchmesser: 16,0mm

Getriebedurchmesser:Φ16

Getriebelänge:12,5mm/16mm/19,5mm/23mm/26,5mm

Länge:36mm+Planetengetriebe

Wellentyp:D-Flachwelle

D-Flachwelle Durchmesser:2,8mm

Länge der D-Flachwelle:7mm

Wellendurchmesser:3mm

Länge der Welle:9,3mm

Gewicht:53g;
