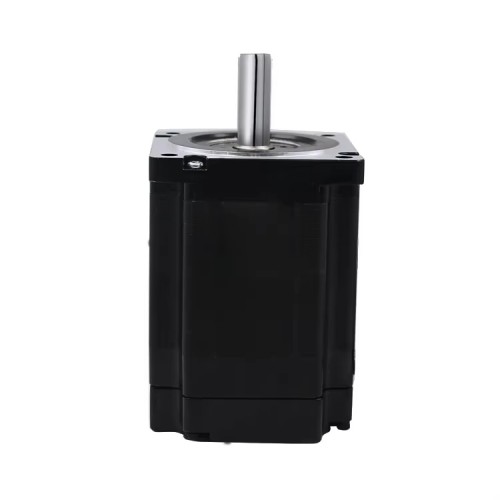

100W DC Servomotoren 60ASM100 36V 4,0A 0,318N.m 3000 U/min 60 x 60mm
Der 100W DC-Servomotor (Modell 60ASM100) arbeitet bei einer Spannung von 36V und liefert ein Nennmoment von 0,318 Nm sowie ein Spitzendrehmoment von 0,955 Nm. Die Nenndrehzahl beträgt 3000 U/min, der Nennstrom 4,0A. Der Motor ist mit einem Encoder mit 2500 Linien ausgestattet. Das Rotationsmoment der Trägheit beträgt 0,58 × 10⁻⁴ kg·cm². Das Gehäusemaß beträgt 60 x 60 mm.

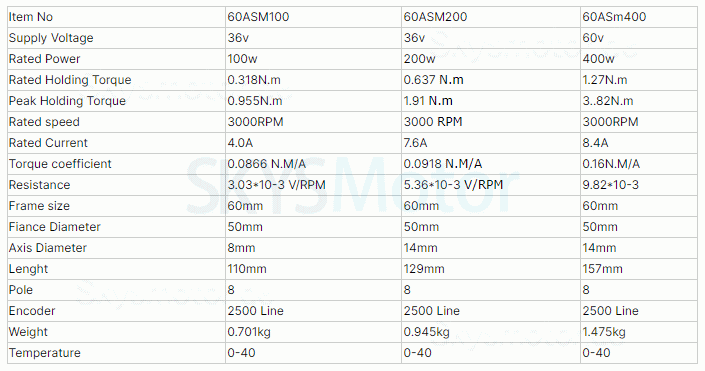

Servomotor-Spezifikationen
Herstellerteilenummer:60ASM100
Phasen:3 Phase
Versorgungsspannung:36V
Nennleistung:100W
Nenndrehmoment:0,318N.m
Spitzendrehmoment:0,955N.m
Nenndrehzahl: 3000 U/min
Nennstrom:4,0A
Maximaler Strom:20A
Widerstand:3,03*10-3 V/U/min
Drehmomentkoeffizient:0,0866 N.M/A
Rotorträgheitsmoment(10^-4kg*cm²):0,58
Encoder:2500 Line;

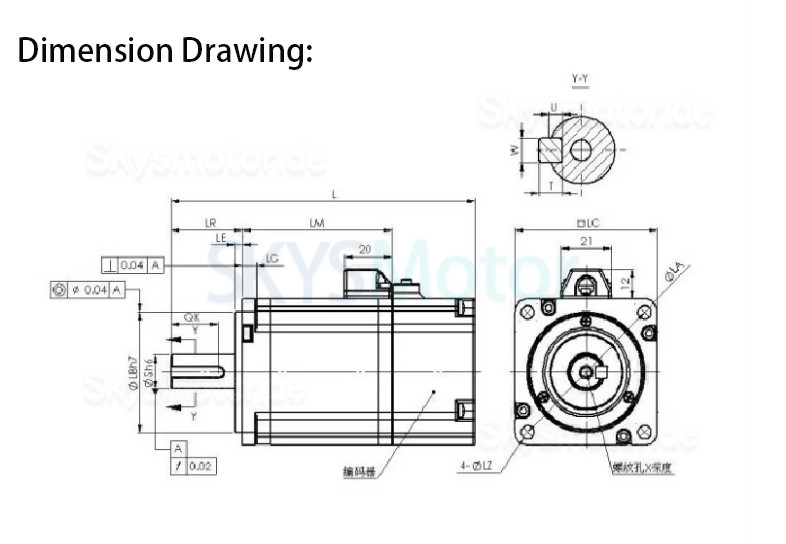

Physikalische Spezifikation:
Bauform:60 x 60mm
Motorlänge:110mm
Wellendurchmesser:8mm
Länge der Welle:30mm
Gewicht:0,7kg;
.png "100W DC Servomotoren 60ASM100 36V 4,0A 0,318N.m 3000 U/min 60 x 60mm")
.jpg "100W DC Servomotoren 60ASM100 36V 4,0A 0,318N.m 3000 U/min 60 x 60mm")
_jpg.jpg "100W DC Servomotoren 60ASM100 36V 4,0A 0,318N.m 3000 U/min 60 x 60mm")
| Servomotor-Spezifikationen | |
|---|---|
| Nennstrom | 4,0 |
| Anzahl der Phasen | 3 Phasen |
| Versorgungsspannung | 36 |
| Encoder | 2500 Zeilen |
| Servomotortyp | DC Servomotor |
| Nennleistung (W) | 100 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment (Nm) | 0,318 |
| Spitzendrehmoment (Nm) | 0,955 |
| Mit Bremse | Ohne Bremse |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 110 |
| Flanschdurchmesser (mm) | 60 x 60 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 30 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 700 |
