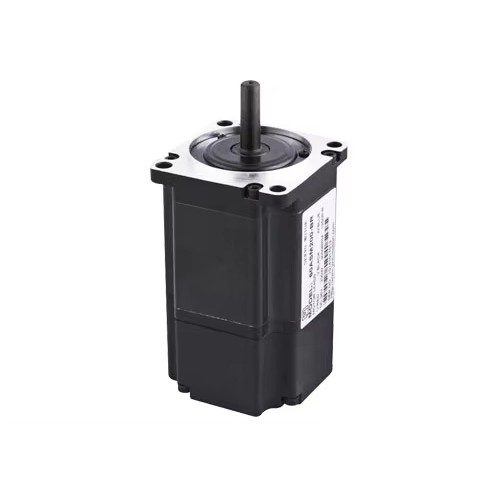

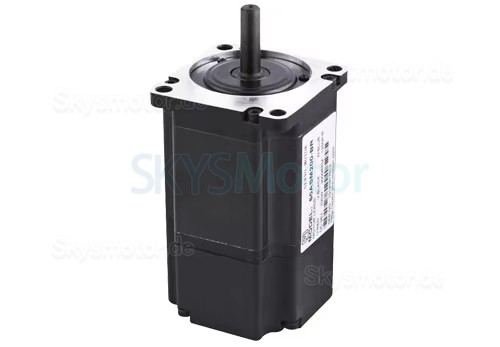

400W 60V DC Servomotoren 60ASM400 8,4A 1,27N.m 3000 U/min 3 Phasen 60 x 60mm mit 2500 Zeilen Encoder
Der 400W DC-Servomotor (Modell 60ASM400) arbeitet bei einer Spannung von 60V und liefert ein Nennmoment von 1,27 Nm sowie ein Spitzendrehmoment von 3,82 Nm. Die Nenndrehzahl beträgt 3000 U/min, der Nennstrom 8,4A. Dieser 3-Phasen-Motor ist mit einem Encoder mit 1250 Linien ausgestattet. Das Rotationsmoment der Trägheit beträgt 0,58 × 10⁻⁴ kg·cm². Das Gehäusemaß beträgt 60 x 60 mm.
Servomotor-Spezifikationen
Herstellerteilenummer:60ASM400
Phasen:3 Phase
Versorgungsspannung:60V
Nennleistung:400W
Nenndrehmoment:1,27N.m
Spitzendrehmoment:3,82N.m
Nenndrehzahl: 3000 U/min
Nennstrom:8,4A
Frequenz:200HZ
Polzahl:8
Widerstand:3,03*10-3 V/U/min
Drehmomentkoeffizient:0,0866 N.M/A
Rotorträgheitsmoment(10^-4kg*cm²):0.58
Encoder:1250 Line

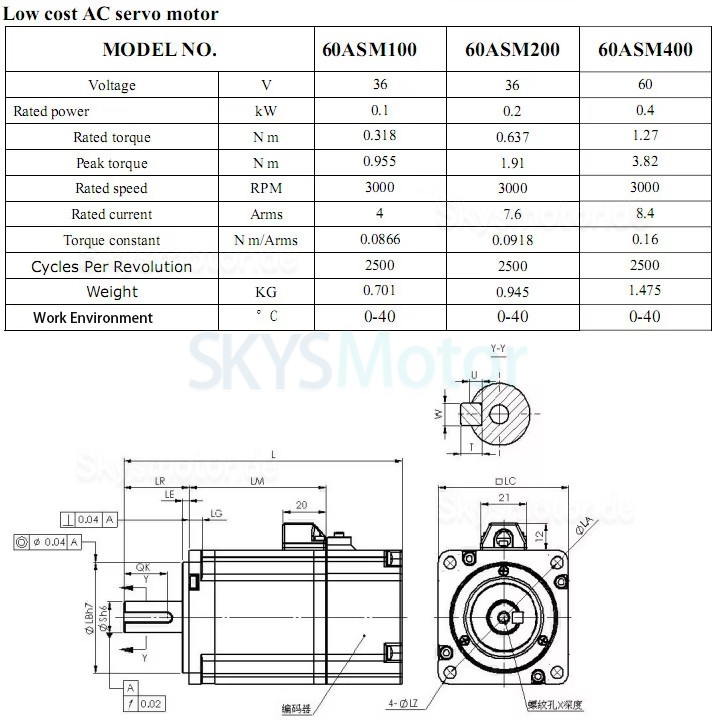

Physikalische Spezifikation:
Bauform:60 x 60mm
Motorlänge:157mm
Wellendurchmesser:14mm
Länge der Welle:30mm
Gewicht:1,5kg;
(1).jpg "400W 60V DC Servomotoren 60ASM400 8,4A 1,27N.m 3000 U/min 3 Phasen 60 x 60mm mit 2500 Zeilen Encoder")
(1).jpg "400W 60V DC Servomotoren 60ASM400 8,4A 1,27N.m 3000 U/min 3 Phasen 60 x 60mm mit 2500 Zeilen Encoder")
| Servomotor-Spezifikationen | |
|---|---|
| Nennstrom | 8,4 |
| Versorgungsspannung | 60 |
| Encoder | 1250 Zeilen |
| Nennleistung (W) | 400 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment (Nm) | 1,27 |
| Spitzendrehmoment (Nm) | 3,82 |
| Mit Bremse | Ohne Bremse |
| Anzahl der Phasen | 3 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 157 |
| Flanschdurchmesser (mm) | 60 x 60 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 36 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 1500 |
