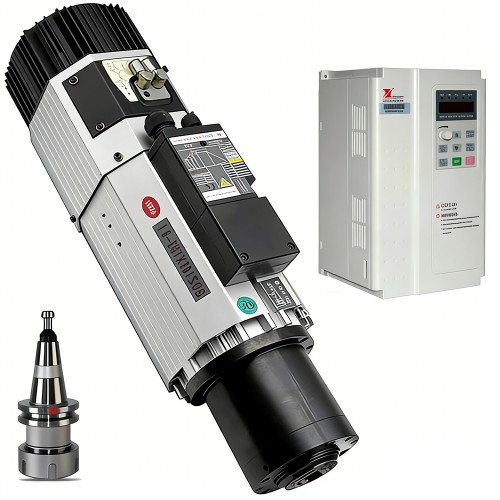

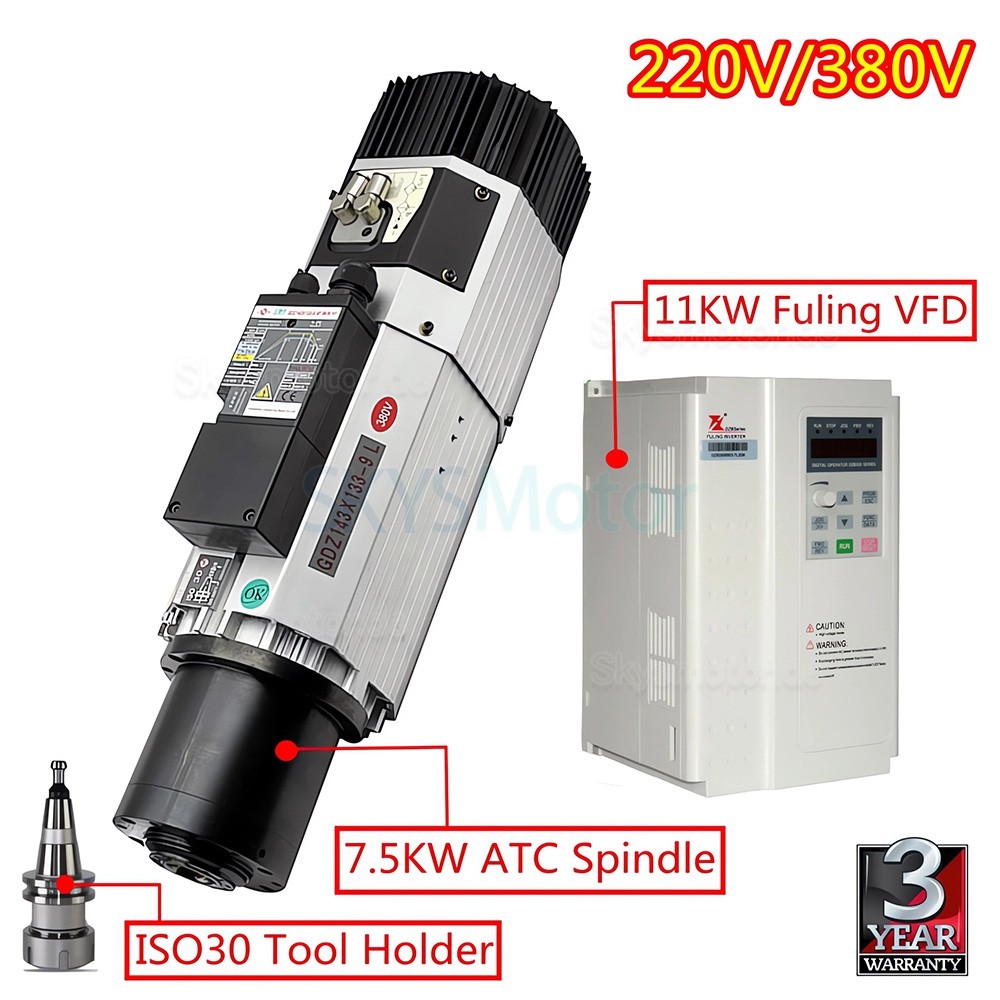

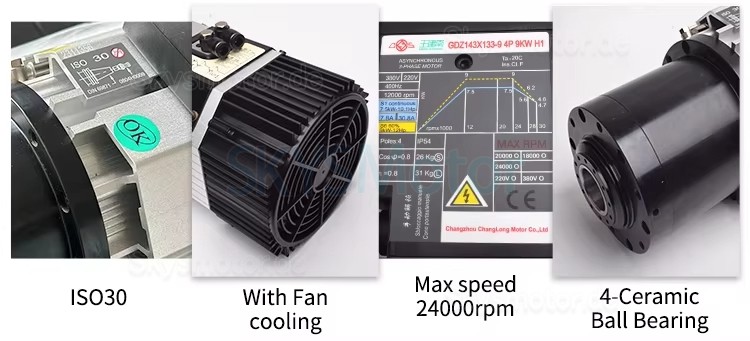

9 kW Luftgekühlter ATC Spindelmotor (Werkzeugwechselspindel) + 11 kW Frequenzumrichter (GDZ143x133-9L + DZB312B011)

9 kW Luftgekühlter ATC Spindelmotor (Werkzeugwechselspindel) + 11 kW Frequenzumrichter (GDZ143x133-9L + DZB312B011)

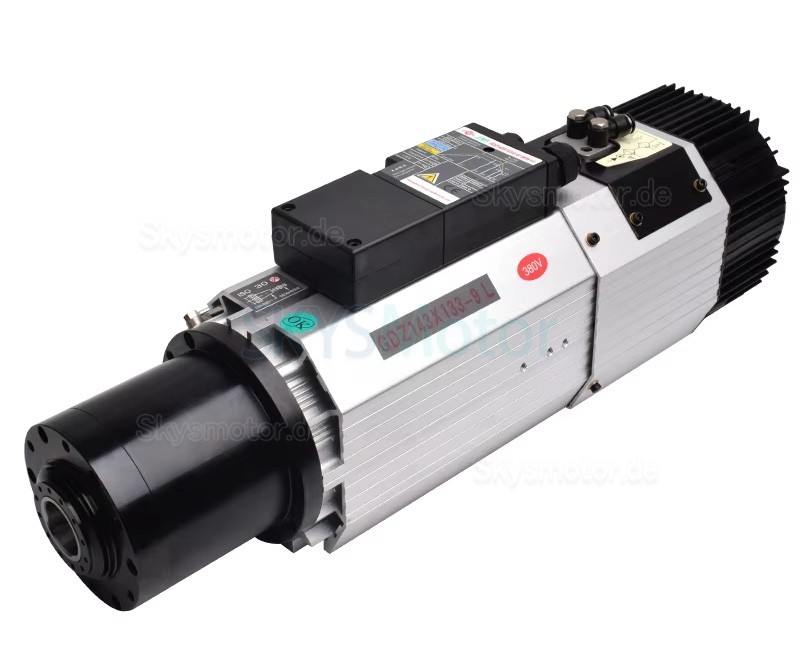

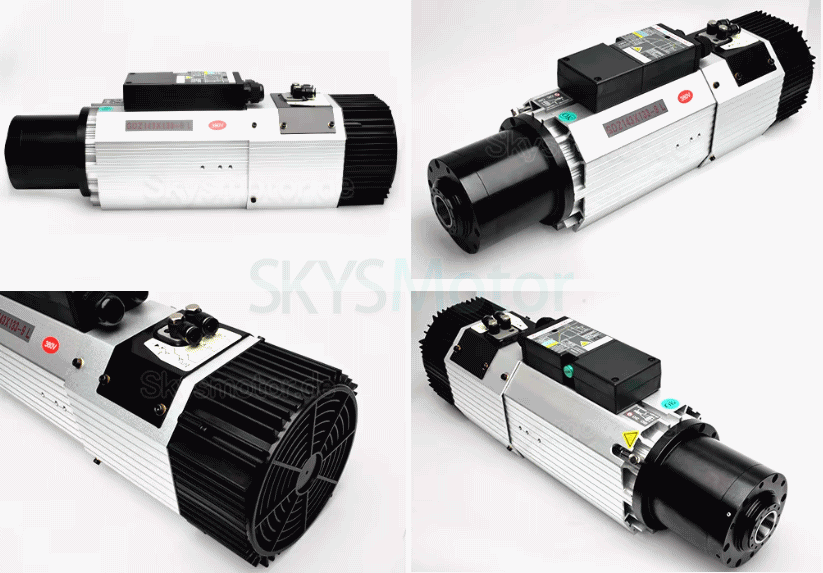

Spindelmotor – Technische Daten:

Marke: GDZ

Modellnummer: GDZ143x133-9L

Nennleistung: 9 kW

Anzahl Lager: 4

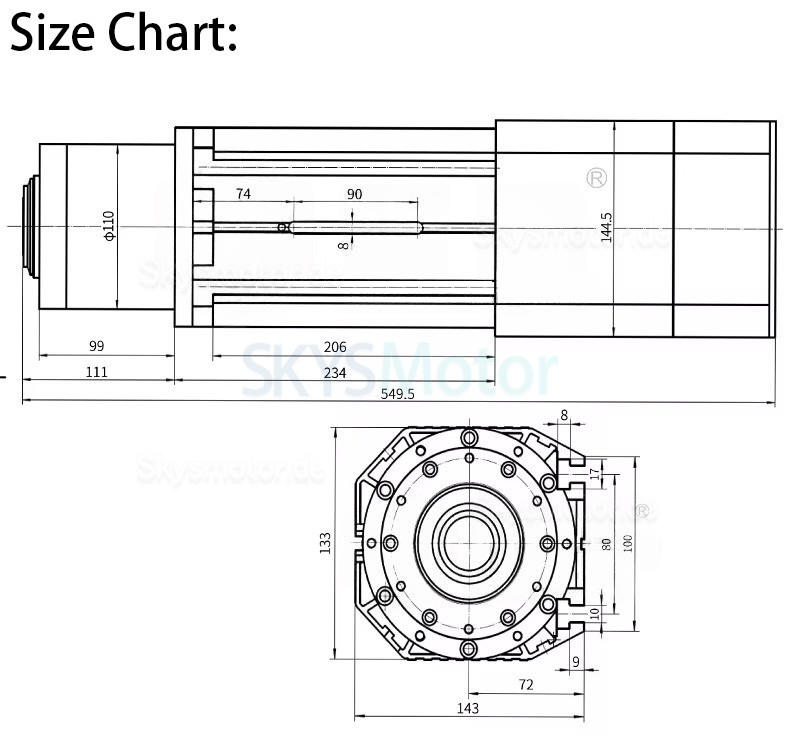

Durchmesser: 143 x 133 mm

Nennspannung: 220 V/380 V

Nennstrom: 30,8 A/17,8 A

Betriebsfrequenz: 400–800 Hz

Drehzahl: 12.000–24.000 U/min

Anschluss: BT30/ISO30

Kühlung: Luftkühlung

Durchmesser: 125 mm

Gewicht: 35 kg

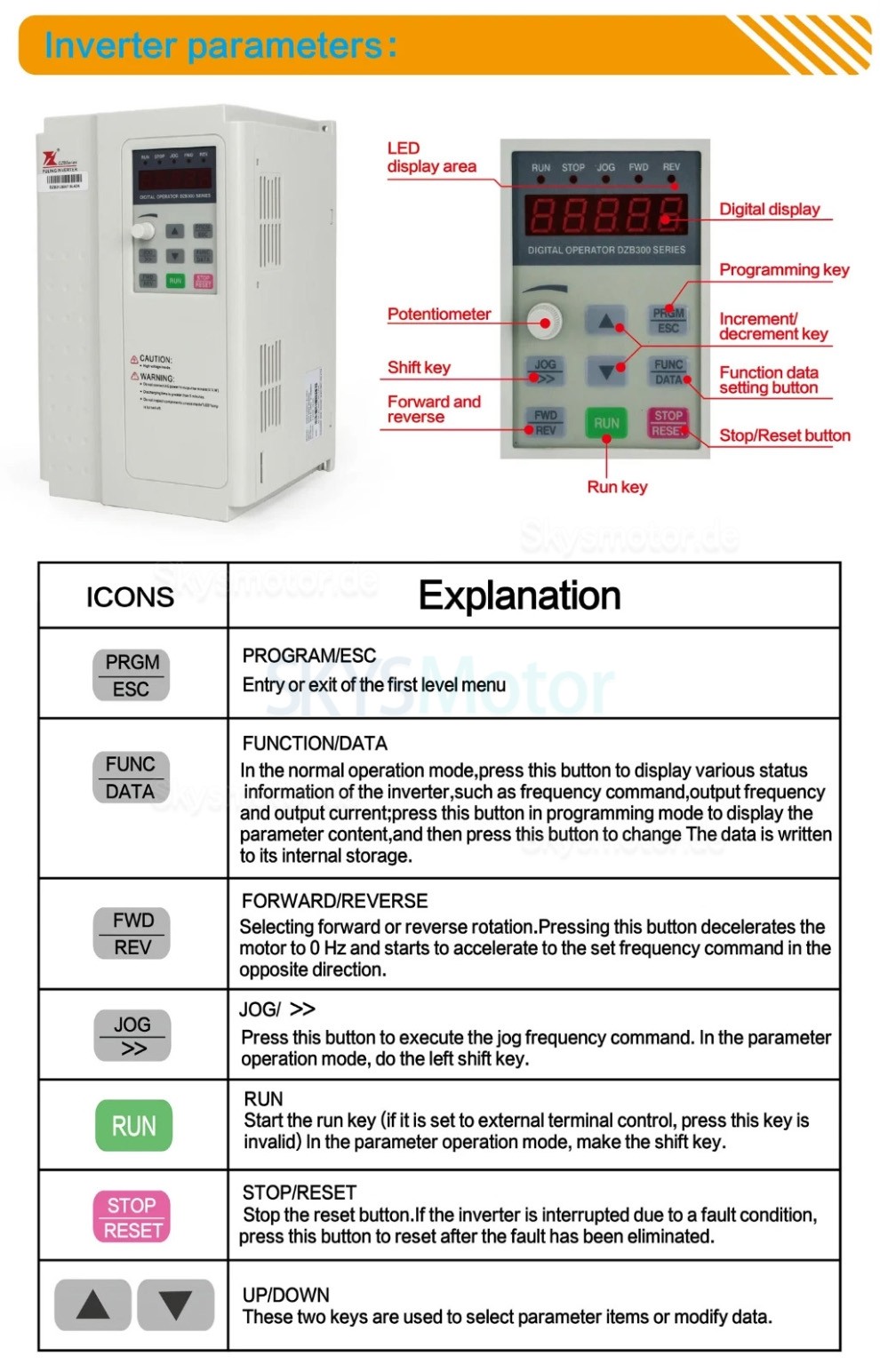

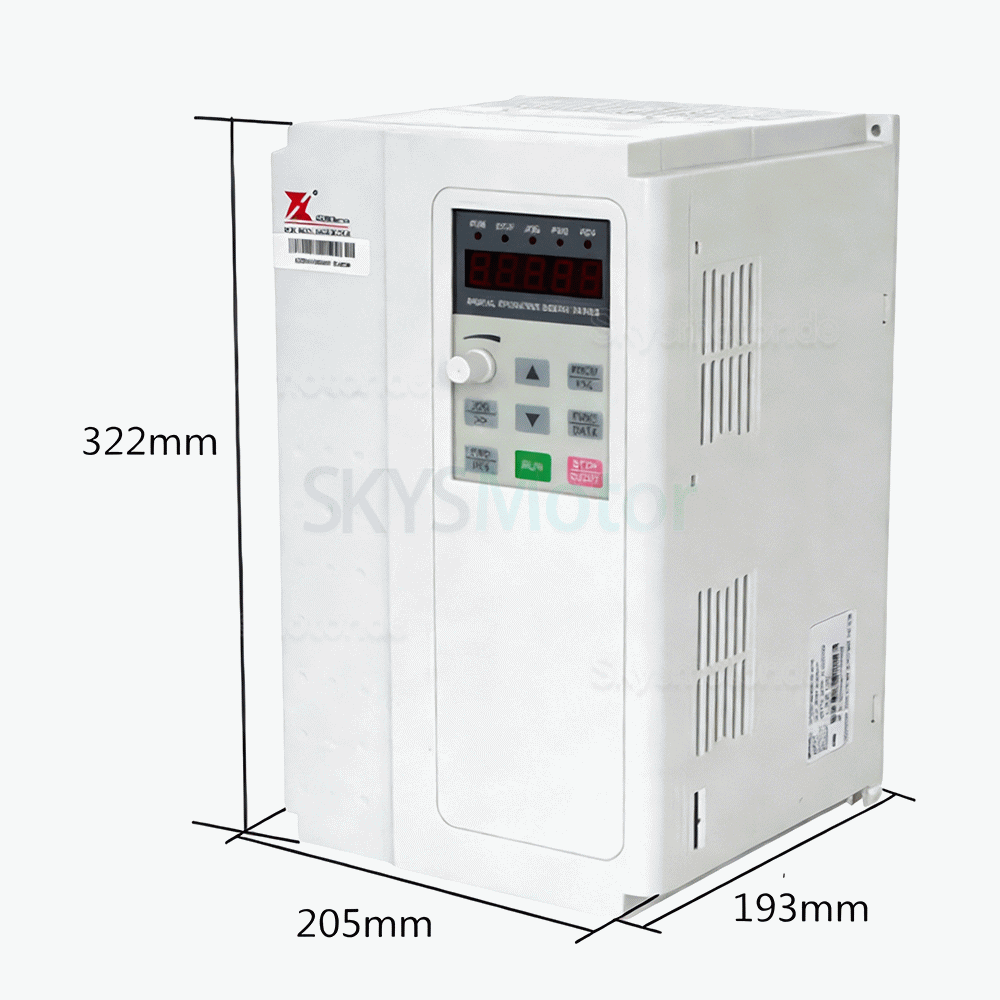

Frequenzumrichter 11 kW, 380 V:

Technische Daten

1) Eingangsspannung: 380 V

2) Ausgangsspannung: 0–380 V

3) Eingangsfrequenz: 50/60 Hz

4) Ausgangsfrequenz: 0–1000 Hz

5) Eingangsphasen: 3-phasig

6) Ausgangsphasen: 3-phasig

7) Garantie: 3 Jahre

8) Ausgangsstrom: 24 A

9) Gewicht: 7,8 kg

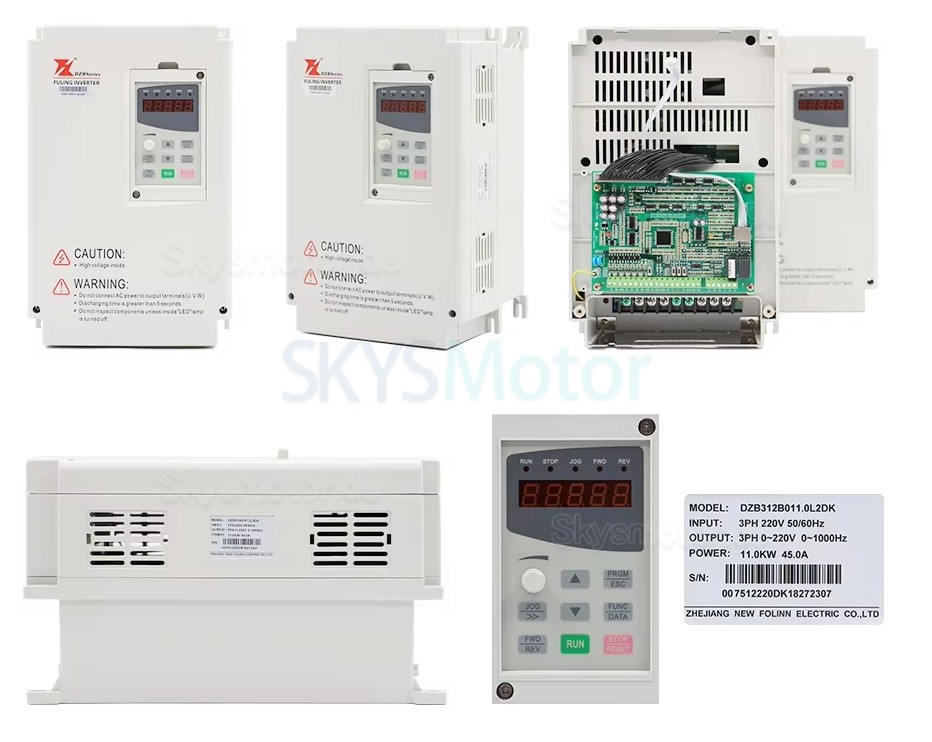

Frequenzumrichter 11 kW, 220 V:

Technische Daten

1) Eingangsspannung: 1-phasig 220 V oder 3-phasig 220 V

2) Ausgangsspannung: 0–220 V

3) Eingangsfrequenz: 50/60 Hz

4) Ausgangsfrequenz: 0–1000 Hz

5) Eingangsphasen: 3-phasig

6) Ausgangsphasen: 3-phasig

7) Garantie: 3 Jahre

8) Ausgangsstrom: 45 A

9) Gewicht: 7,8 kg
