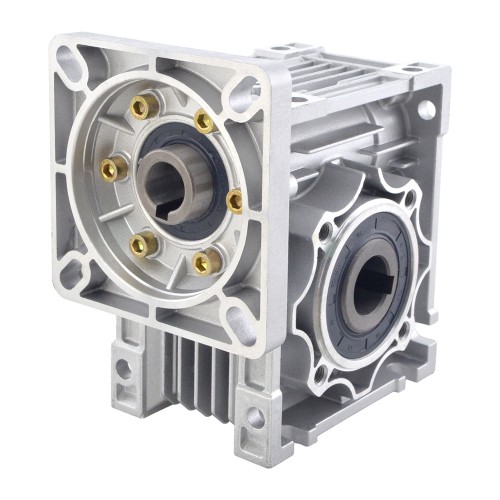

10:1 Schneckengetriebe NMRV50-G10-D19 Eingangswellendurchmesser max. 19 mm, 70 Nm
-
Handbücher und Dokumentation:
Getriebedatenblatt:
10:1 Schneckengetriebe NMRV50-G10-D19 Eingangswellendurchmesser max. 19 mm, 70 Nm
Dieses Schneckengetriebe ist für Nema 42 Schrittmotoren oder andere Motoren der Größe 110 mm x 110 mm ausgelegt. Die Abtriebswelle ist um 90° zur Antriebswelle versetzt. Die Vorteile dieses Getriebes liegen in der Effizienz und Selbsthemmung. Neben großen Gehäusen sorgt die spaltfreie Gehäusekonstruktion für ein wartungsfreies und hermetisch abgedichtetes Gehäuse. Dies verhindert Schmiermittelverlust und -verderb sowie einen Austausch.
Getriebe Spezifikationen
Herstellerteilenummer: NMRV50-G10-D19
Getriebeart: Schneckengetriebe
Übersetzungsverhältnis: 10:1
Wirkungsgrad: 86%
Verdrehspiel im Leerlauf: <=1°
Max. zulässiges Ausgangsdrehmoment: 70Nm(619,55lb-in)
Max. Radiallast: 1,98kN
Ausgabetyp: Hohlbohrung
Bohrungsdurchmesser: Φ25mm
Antriebswellenausführung: Passfedernut
Antriebswellendurchmesser: Φ19mm
Max. Antriebswellenlänge: 43mm
Bitte beachten Sie:
Die Abtriebswelle ist verfügbar. Bitte kontaktieren Sie unseren technischen Support für Ihre Anforderungen.
Die verfügbaren Übersetzungsverhältnisse für dieses Getriebe sind: 5:1, 7,5:1, 10:1, 15:1, 20:1, 25:1 und 30:1.
Aufgrund ihres relativ hohen Spiels (1°) sind Schneckengetriebe nicht für Positionierungsanwendungen geeignet.
| Physikalische Spezifikation | |
|---|---|
| Eingangswellendurchmesser (mm) | 19 |
| Untersetzung | 10:1 |
| Max. Länge der Eingangswelle | 43 |
| Flanschdurchmesser (mm) | 110x110 |
| Gewicht (g) | 3600 |
| Getriebeart | Schneckengetriebe |
| Abtriebswellentyp | Hohlbohrung |
| Bohrungsdurchmesser (mm) | 25 |
-
