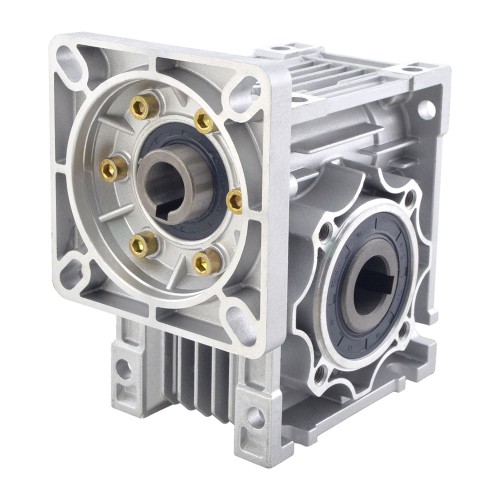

50:1 Schneckengetriebe NMRV50-G50-D19 Eingangswellendurchmesser max. 19 mm, 74 Nm
-
Handbücher und Dokumentation:
Getriebedatenblatt:
50:1 Schneckengetriebe NMRV50-G50-D19 Eingangswellendurchmesser max. 19 mm, 74 Nm
Dieses Schneckengetriebe ist für Nema-42-Schrittmotoren oder andere Motoren mit den Abmessungen 110 × 110 mm ausgelegt. Die Abtriebswelle ist um 90° zur Antriebswelle versetzt. Zu den Eigenschaften des Getriebes zählen ein effizienter Kraftfluss und eine selbsthemmende Funktion. Das groß dimensionierte Gehäuse verfügt über eine spaltfreie Struktur, die eine hermetisch abgedichtete und wartungsarme Bauweise ermöglicht. Dadurch wird der Verlust oder das Verfallen von Schmierstoffen reduziert und ein häufiger Austausch vermieden.
Getriebe Spezifikationen
Herstellerteilenummer: NMRV50-G50-D19
Getriebeart: Schneckengetriebe
Übersetzungsverhältnis: 50:1
Wirkungsgrad: 63%
Verdrehspiel im Leerlauf: <=1°
Max. zulässiges Ausgangsdrehmoment: 74Nm
Max. Radiallast: 3,39kN
Ausgabetyp: Hohlbohrung
Bohrungsdurchmesser: Φ25mm
Antriebswellenausführung: Passfedernut
Antriebswellendurchmesser: Φ19mm
Max. Antriebswellenlänge: 43mm
Bitte beachten Sie:
Die Abtriebswelle ist verfügbar. Bitte kontaktieren Sie unseren technischen Support für Ihre Anforderungen.
Die für dieses Getriebe verfügbaren Übersetzungsverhältnisse sind: 5:1, 7,5:1, 10:1, 15:1, 20:1, 25:1, 30:1 und 50:1.
Aufgrund des relativ hohen Verdrehspiels (1°) sind Schneckengetriebe für Positionieranwendungen nicht geeignet.
| Physikalische Spezifikation | |
|---|---|
| Eingangswellendurchmesser (mm) | 19 |
| Untersetzung | 50:1 |
| Max. Länge der Eingangswelle | 43 |
| Flanschdurchmesser (mm) | 110x110 |
| Gewicht (g) | 3600 |
| Abtriebswellentyp | Hohlbohrung |
| Bohrungsdurchmesser (mm) | 25 |
-
