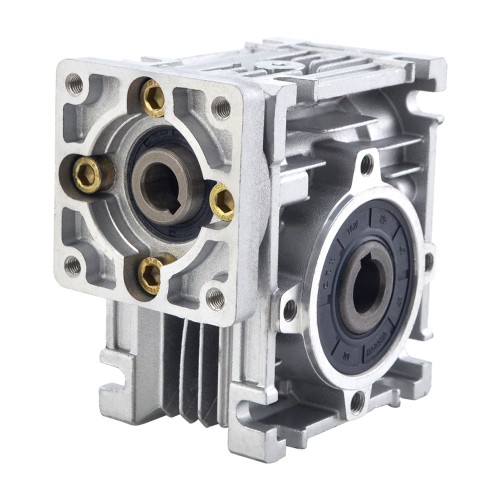

20:1 Nema 23 Schneckengetriebe NMRV30-G20-D9 Eingangswellendurchmesser max. 9 mm, 18 Nm
-
Handbücher und Dokumentation:
Getriebedatenblatt:
20:1 Nema 23 Schneckengetriebe NMRV30-G20-D9 Eingangswellendurchmesser max. 9 mm, 18 Nm
Dieses Schneckengetriebe ist für Nema 23 Schrittmotoren oder andere Motoren der Größe 57 mm x 57 mm ausgelegt. Die Abtriebswelle ist um 90° zur Antriebswelle versetzt. Die Vorteile dieses Getriebes liegen in der Effizienz und Selbsthemmung. Neben großen Gehäusen sorgt die spaltfreie Gehäusekonstruktion für ein wartungsfreies und hermetisch abgedichtetes Gehäuse. Dies verhindert Schmiermittelverlust und -verderb sowie einen Austausch.
Getriebe Spezifikationen
Herstellerteilenummer: NMRV30-G20-D9
Getriebeart: Schneckengetriebe
Übersetzungsverhältnis: 20:1
Wirkungsgrad: 73%
Verdrehspiel im Leerlauf: <=1°
Max. zulässiges Ausgangsdrehmoment: 18Nm(159,31lb-in)
Max. Radiallast: 0,94kN
Ausgabetyp: Hohlbohrung
Bohrungsdurchmesser: Φ14mm
Antriebswellenausführung: Passfedernut
Antriebswellendurchmesser: Φ9mm
Max. Antriebswellenlänge: 25mm
Bitte beachten Sie:
Die Abtriebswelle ist lieferbar. Bitte kontaktieren Sie unseren technischen Support für Ihre Anforderungen.
Die verfügbaren Übersetzungsverhältnisse für dieses Getriebe sind: 5:1, 7,5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 60:1, 80:1 und 100:1.
Aufgrund ihres relativ hohen Spiels (1°) sind Schneckengetriebe nicht für Positionieranwendungen geeignet.
| Physikalische Spezifikation | |
|---|---|
| Eingangswellendurchmesser (mm) | 9 |
| Max. Länge der Eingangswelle | 25 |
| Flanschdurchmesser (mm) | 57x57 |
| Untersetzung | 20:1 |
| Gewicht (g) | 1150 |
| Getriebeart | Schneckengetriebe |
| Abtriebswellentyp | Hohlbohrung |
| Bohrungsdurchmesser (mm) | 14 |
-
