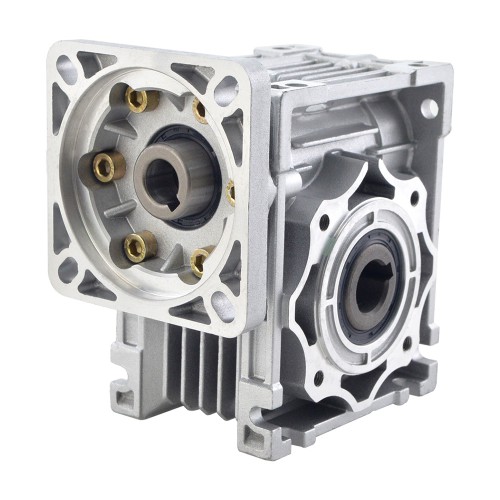

20:1 Schneckengetriebe NMRV40-G20-D14 Eingangswellendurchmesser max. 14 mm, 40 Nm
-
Handbücher und Dokumentation:
Getriebedatenblatt:
20:1 Schneckengetriebe NMRV40-G20-D14 Eingangswellendurchmesser max. 14 mm, 40 Nm
Dieses Schneckengetriebe ist für Nema 34 Schrittmotoren oder andere Motoren der Größe 86 mm x 86 mm ausgelegt. Die Abtriebswelle ist um 90° zur Antriebswelle versetzt. Die Vorteile dieses Getriebes liegen in der Effizienz und Selbsthemmung. Neben großen Gehäusen sorgt die spaltfreie Gehäusekonstruktion für ein wartungsfreies und hermetisch abgedichtetes Gehäuse. Dies verhindert Schmiermittelverlust und -verderb sowie einen Austausch.
Getriebe Spezifikationen
Herstellerteilenummer: NMRV40-G20-D14
Getriebeart: Schneckengetriebe
Übersetzungsverhältnis: 20:1
Wirkungsgrad: 78%
Verdrehspiel im Leerlauf: <=1°
Max. zulässiges Ausgangsdrehmoment: 40Nm(354,03lb-in)
Max. Radiallast: 1,82kN
Ausgabetyp: Hohlbohrung
Bohrungsdurchmesser: Φ18mm
Antriebswellenausführung: Passfedernut
Antriebswellendurchmesser: Φ14mm
Max. Antriebswellenlänge: 35mm
Bitte beachten Sie:
Die Abtriebswelle ist lieferbar. Bitte kontaktieren Sie unseren technischen Support für Ihre Anforderungen.
Die verfügbaren Übersetzungsverhältnisse für dieses Getriebe sind: 5:1, 7,5:1, 10:1, 15:1, 20:1, 25:1, 30:1 und 40:1.
Aufgrund ihres relativ hohen Spiels (1°) sind Schneckengetriebe nicht für Positionieranwendungen geeignet.
| Physikalische Spezifikation | |
|---|---|
| Eingangswellendurchmesser (mm) | 14 |
| Untersetzung | 20:1 |
| Max. Länge der Eingangswelle | 35 |
| Flanschdurchmesser (mm) | 86x86 |
| Gewicht (g) | 2140 |
| Getriebeart | Schneckengetriebe |
| Abtriebswellentyp | Hohlbohrung |
| Bohrungsdurchmesser (mm) | 18 |
