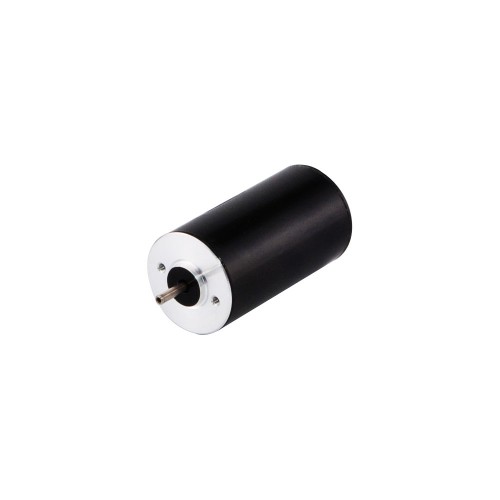

22BLR Bürstenloser Gleichstrommotor BLDC Motor 24V 22BLR40-24-01 10000U/min 0,008Nm Ф22x40mm
Kaufen Sie jetzt:€30,81
22BLR Bürstenloser Gleichstrommotor BLDC Motor 24V 22BLR40-24-01 10000U/min 0,008Nm Ф22x40mm
Der 22BLR Bürstenlose Gleichstrommotor (BLDC), Modell 22BLR40-24-01, ist ein kompakter Motor mit einer Nennspannung von 24V und einer Nenndrehzahl von 10000 U/min. Maximalen Leerlaufdrehzahl von 14000 U/min und einem Nenndrehmoment von 0,008 Nm.
Elektrische Spezifikation
- Herstellerteilenummer: 22BLR40-24-01
- Phasen: 3
- Polzahl: 4
- Nennspannung: 24V
- Nenndrehzahl: 10000±10%U/min
- Leerlaufdrehzahl: 14000U/min
- Nenndrehmoment: 0,008Nm
- Nennstrom: 0,72±10%A
- Leerlaufstrom: 0,25A
- Nennleistung: 8,5W
- Isolationsklasse: Klasse B
- Isolationswiderstand: 100 MΩ min. bei 500 V DC
- Durchschlagsfestigkeitsprüfung: 500 VAC, 1 Minute
Physikalische Spezifikation
- Bauform: Φ22mm
- Motorlänge: 40mm
- Wellendurchmesser: Φ2mm
- Länge der Welle: 9mm
- Anzahl der Leitungen: 8
- Leitungslänge: 300mm
- Lagertyp: NMB-Kugellager, C3
- Sensor: Hall-Sensor
- Gewicht: 0,15kg
Anschluss
|
U
|
V
|
W
|
+5V
|
GND
|
A
|
B
|
C
|
|
Orange
|
Grün
|
Braun
|
Rot
|
Schwarz
|
Gelb
|
Weiß
|
Blau
|
| BLDC-Motorspezifikation | |
|---|---|
| Lagertyp | NMB-Kugellager, C3 |
| Motorlänge (mm) | 50 |
| Flanschdurchmesser | Φ22 |
| Isolationsklasse | Klasse B |
| Anzahl der Leitungen | 8 |
| Anzahl der Phasen | 3 |
| Polzahl | 4 |
| Nennstrom (A) | 0,72 |
| Nennleistung (W) | 8,5 |
| Nenndrehzahl (U/min) | 10000 |
| Nenndrehmoment (Nm) | 0,008 |
| Nenndrehmoment (oz.in) | 1,13 |
| Nennspannung (V) | 24 |
| Sensortyp | Hall-Sensor |
| Wellendurchmesser (mm) | 2 |
| Länge der Welle (mm) | 9 |
| Physikalische Spezifikation | |
| Gewicht (g) | 150 |
