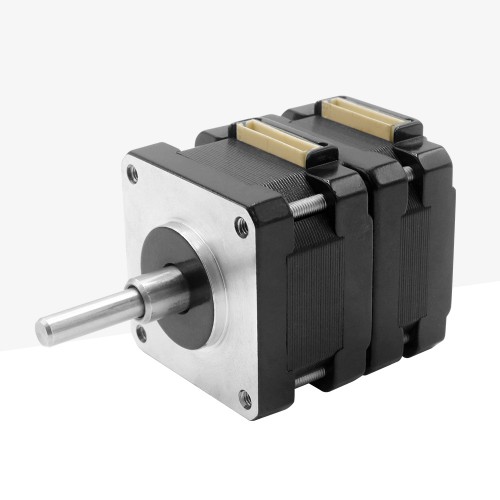

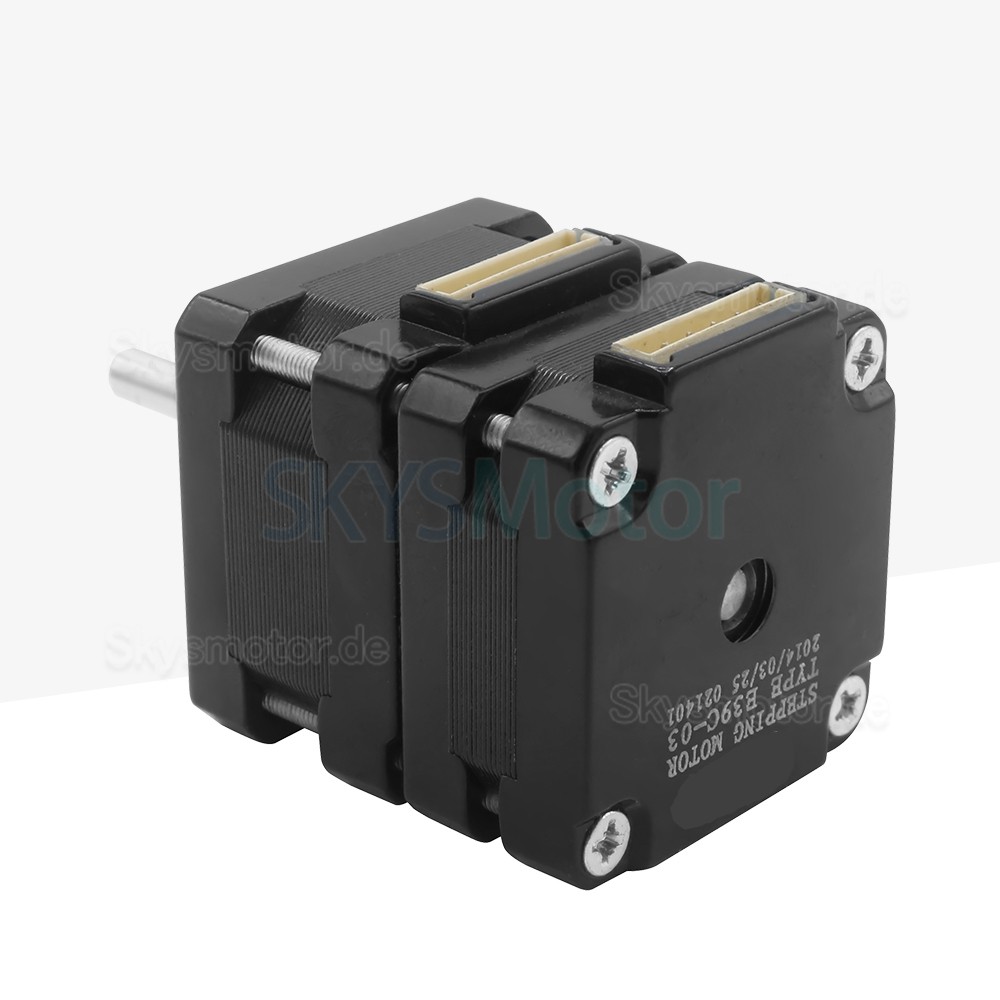

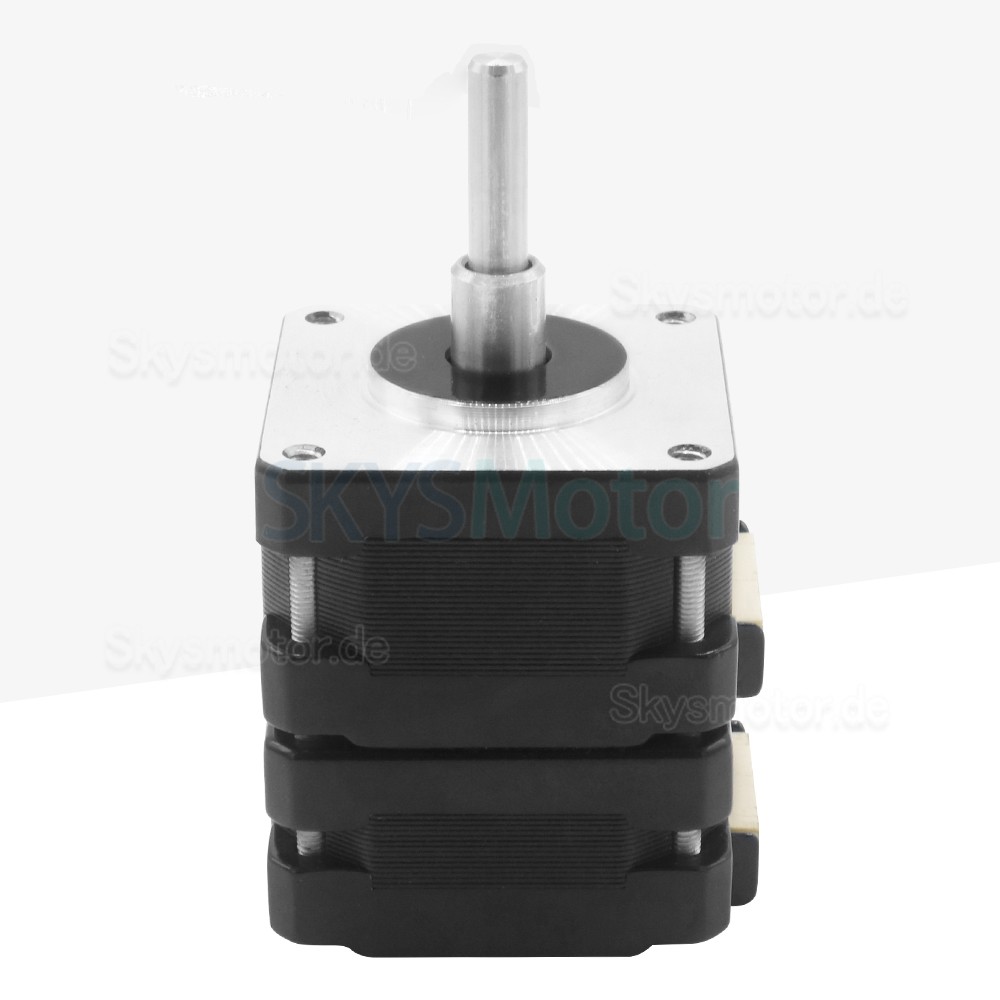

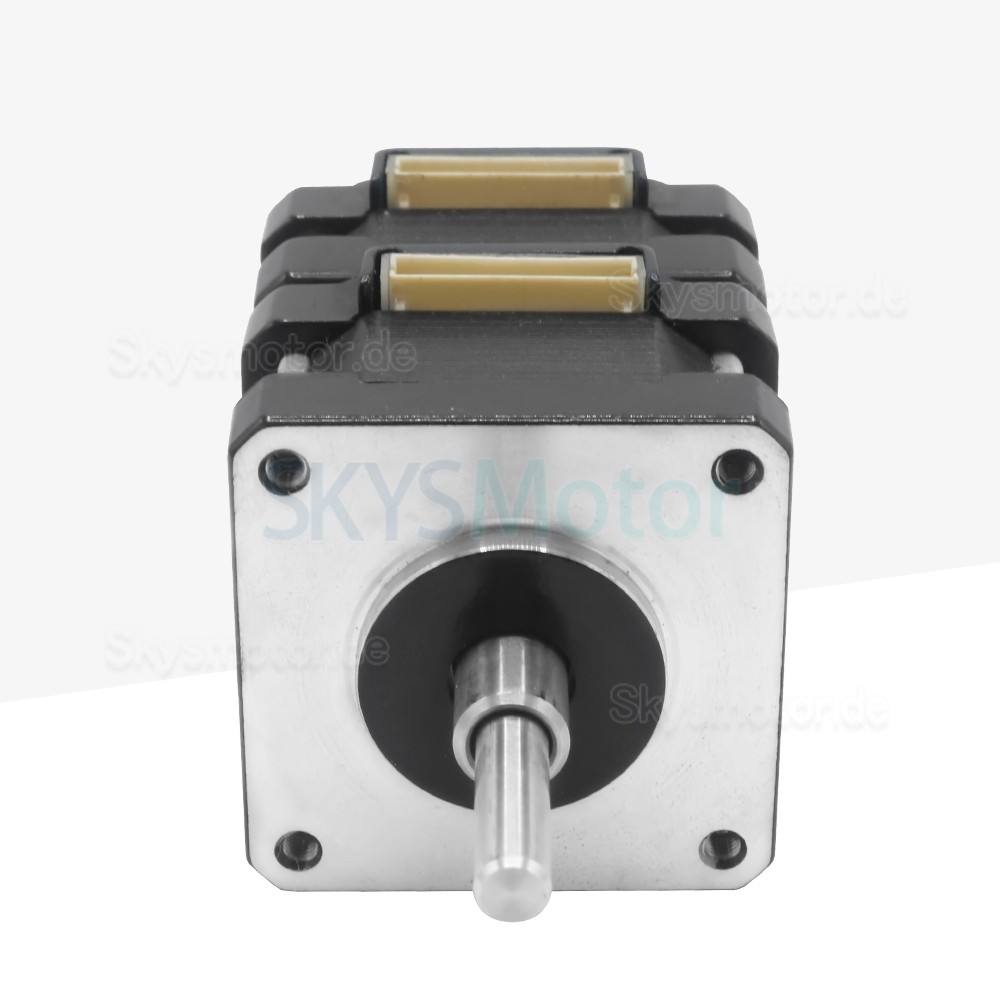

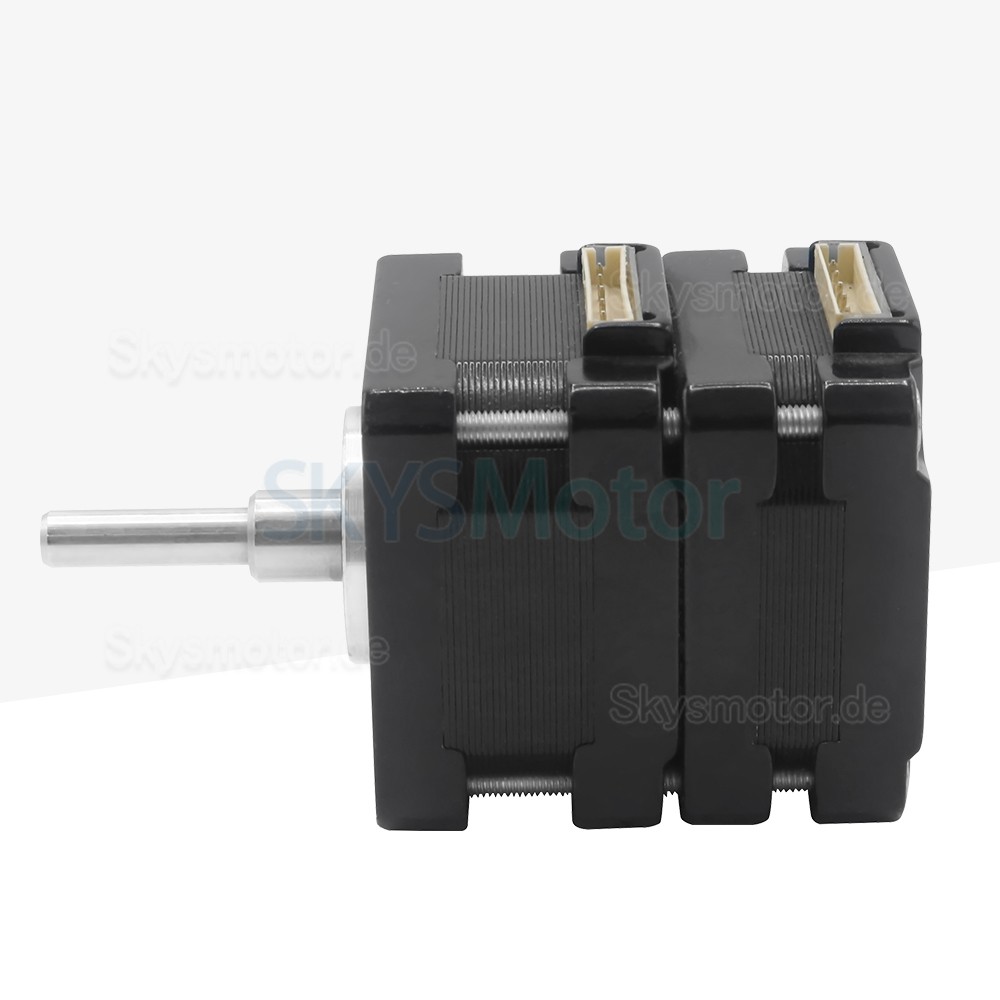

Nema 16 Doppelachsen Mehrschicht Schrittmotor TQE39C-05 1,8 Grad 0,4 A 10,4 V 200 mN.m 2 Phasen
Nema 16 Doppelachsen Mehrschicht Schrittmotor TQE39C-05 1,8 Grad 0,4 A 10,4 V 200 mN.m 2 Phasen
Dieser bipolare Mehrschicht-Schrittmotor vom Typ TQE39C-05 hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 200 mN·m. Die Abmessungen betragen 39 x 39 x 45 mm, bei einem Wellendurchmesser von 8 mm. Der Motor arbeitet mit 0,4 A pro Phase bei einer Nennspannung von 10,4 V und einem Phasenwiderstand von 3,5 Ohm. Er ist mit vier Anschlussleitungen ausgestattet.
Elektrische Spezifikation:
Herstellerteilenummer: TQE39C-05
Motortyp: Bipolarer Mehrschichtmotor
Anzahl der Phasen:2
Schrittwinkel: 1,8 Grad
Isolationswiderstand:100MΩmin, (500V DC)
Haltemoment: 200mN.m
Rastmoment:20mN.m
Nennstrom/Phase: 0,4A
Nennspannung: 12VDC
Widerstand/Phase: 3,5 Ω±10%
Induktivität/Phase:0,90 m H±20%;
Physikalische Spezifikation
Bauform: 39X39X45mm
Motorlänge: 45mm
Wellendurchmesser:8mm
Anzahl der Leitungen: 4
Gewicht: 40g

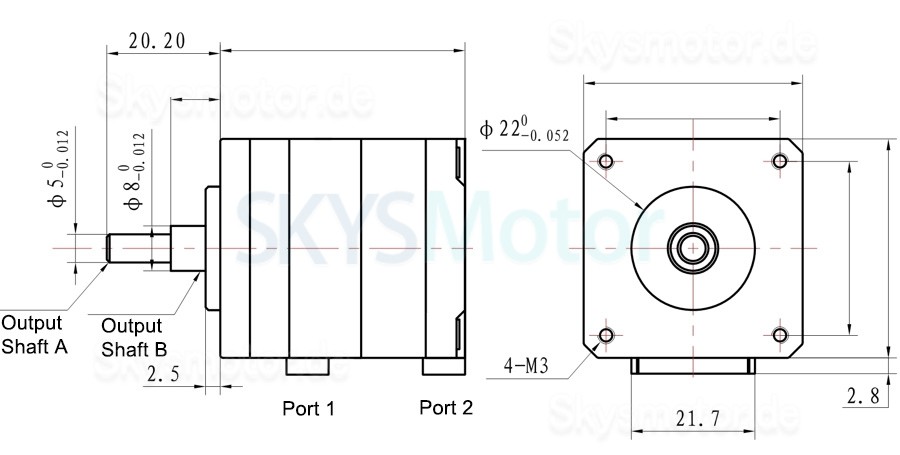

Abmessungen:
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Nennstrom (A) | 0,4 |
| Schrittwinkel (°) | 1,8 |
| Motortyp | Mehrschichtiger Schrittmotor |
| Anzahl der Phasen | 2 |
| Rastmoment (mN.m) | 20 |
| Haltemoment (mNcm) | 200 |
| Nennspannung (V) | 12 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 57,5 |
| Flanschdurchmesser (mm) | 42X42mm |
| Anzahl der Leitungen | 4 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 30 |
