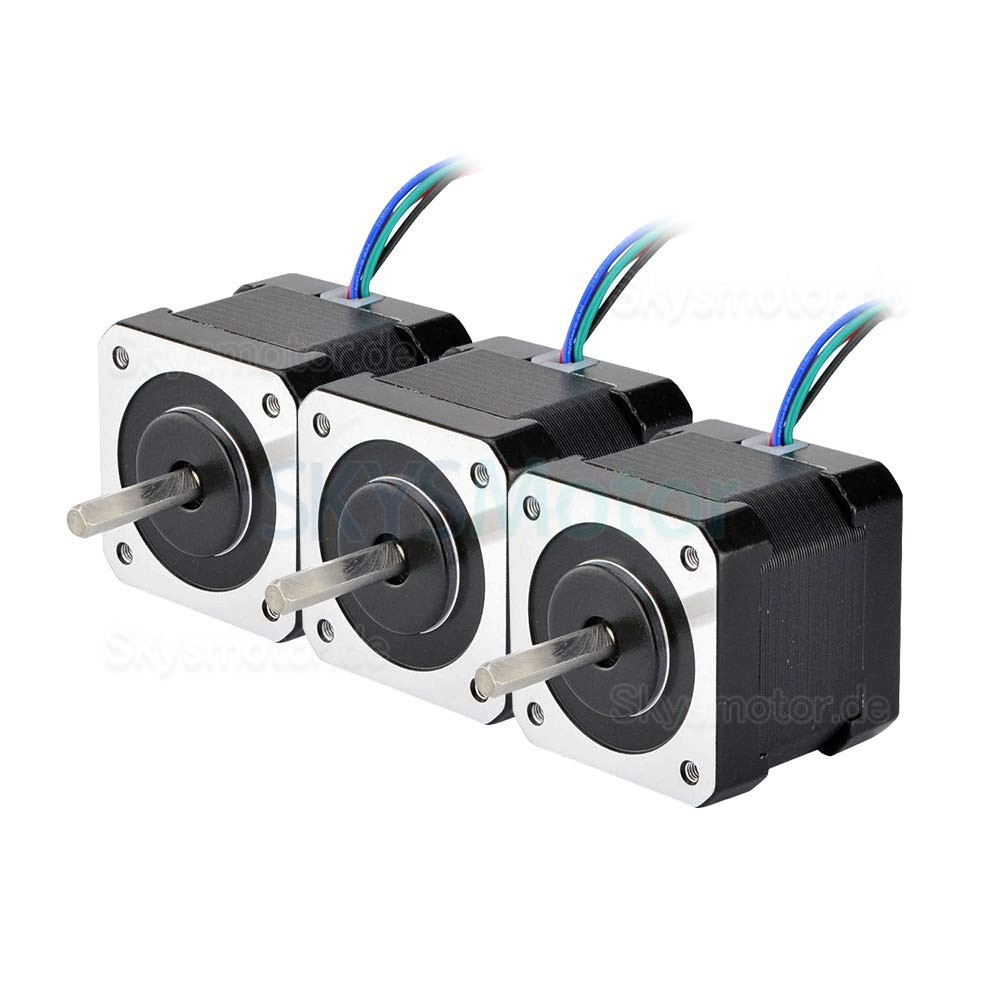

3 Stück Nema 17 Schrittmotor 3-17HS16-2004S1 45Ncm 4 Drähte mit 1m Kabel und Stecker
3 Stück Nema 17 Schrittmotor 3-17HS16-2004S1 45Ncm 4 Drähte mit 1m Kabel und Stecker
Dies ist einer der beliebtesten Schrittmotoren in der Größe Nema 17. Er bietet einen Schrittwinkel von 1,8 Grad sowie Abmessungen von 42 × 42 × 40 mm. Der Motor verfügt über vier Adern mit je einem 1 m langen Kabel und einem Rasterstecker mit 2,54 mm Pitch. Jede Phase wird mit 2,0 A betrieben und liefert ein Haltemoment von 45 Ncm. Dieser Schrittmotor eignet sich für RepRap Prusa, Mendel 90, Rostock sowie vergleichbare 3D-Drucker, CNC- und Robotikanwendungen.
Elektrische Spezifikation:
Herstellerteilenummer: 17HS16-2004S1
Motortyp: Bipolar Schrittmotor
Schrittwinkel: 1,8 Grad
Haltemoment: 45Ncm
Nennstrom/Phase: 2A
Stromspannung: 2,2V
Phasenwiderstand: 1,1ohms
Induktivität: 2,6mH ± 20%(1KHz)
Physikalische Spezifikation:
Bauform: 42 x 42mm
Motorlänge: 40mm
Wellendurchmesser: Φ5mm
Länge der Welle: 23mm
Länge der D-Flachwelle: 21mm
Anzahl der Leitungen: 4
Leitungslänge: 1000mm
Gewicht: 310g
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 45 |
| Haltemoment (oz.in) | 64 |
| Induktivität (mH) | 2,6 |
| Phasenwiderstand (ohm) | 1,1 |
| Nennstrom (A) | 2 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 40 |
| Flanschdurchmesser (mm) | 42x42 |
| Leitungslänge (mm) | 1000 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 23 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 300 |
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
