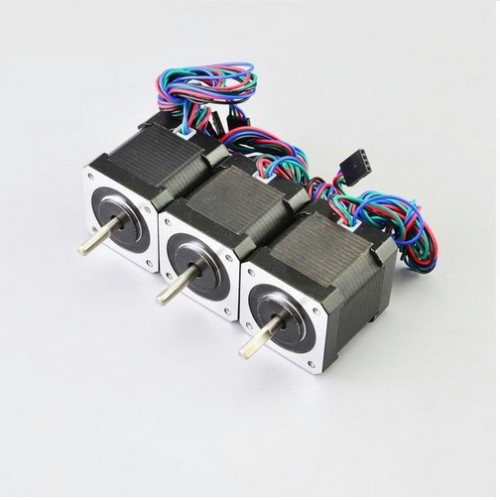

3 Stück Nema 17 Schrittmotor 3-17HS19-2004S1 59Ncm 4 Drähte mit 1m Kabel und Stecker
3 Stück Nema 17 Schrittmotor 3-17HS19-2004S1 59Ncm 4 Drähte mit 1m Kabel und Stecker
Dies ist eine aktualisierte Version des NEMA-17-Schrittmotors mit einem Haltemoment von 59 Ncm. Das Motorkabel wurde auf 1 Meter verlängert, und am Kabelende befindet sich eine 4-polige Harwin-Buchse mit einem Rastermaß von 0,1 Zoll (2,54 mm). Der Schrittmotor ist kompatibel mit 3D-Druckern, CNC-Maschinen und Robotikanwendungen.
Elektrische Spezifikation:
Herstellerteilenummer: 17HS19-2004S1
Motortyp: Hybrider bipolarer Schrittmotor
Schrittwinkel: 1,8 Grad
Haltemoment: 59Ncm
Nennstrom/Phase: 2,0A
Stromspannung: 2,8V
Phasenwiderstand: 1,4ohms
Induktivität: 3,0mH ± 20%(1KHz)
Phasen: 2
Zertifizierung: ROHS,CCC,CE,ISO
Physikalische Spezifikation
Bauform: 42 x 42mm
Motorlänge: 47mm
Wellendurchmesser: Φ5mm
Länge der Welle: 24mm
Länge der D-Flachwelle: 15mm

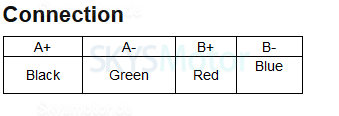

Anzahl der Leitungen: 4
Leitungslänge: 1000mm
Gewicht: 390g
.png "3 Stück Nema 17 Schrittmotor 3-17HS19-2004S1 59Ncm 4 Drähte mit 1m Kabel und Stecker")
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 59 |
| Haltemoment (oz.in) | 84 |
| Induktivität (mH) | 3 |
| Phasenwiderstand (ohm) | 1,4 |
| Nennstrom (A) | 2 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 48 |
| Flanschdurchmesser (mm) | 42x42 |
| Leitungslänge (mm) | 1000 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 24 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 400 |
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
