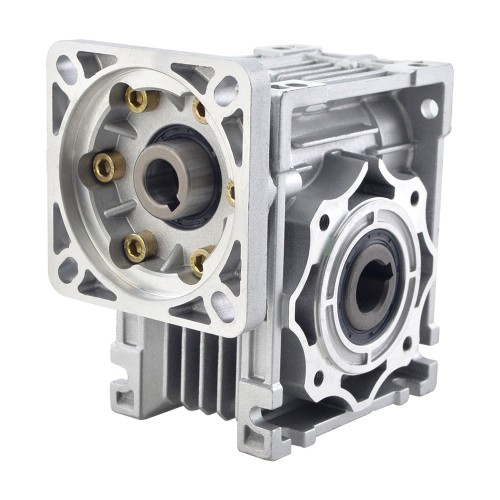

30:1 Schneckengetriebe NMRV40-G30-D14 Eingangswellendurchmesser max. 14 mm, 45 Nm
-
Handbücher und Dokumentation:
Getriebedatenblatt:
30:1 Schneckengetriebe NMRV40-G30-D14 Eingangswellendurchmesser max. 14 mm, 45 Nm
Dieses Schneckengetriebe ist für NEMA-34-Schrittmotoren oder andere Motoren mit einer Größe von 86 × 86 mm ausgelegt. Die Abtriebswelle ist im 90°-Winkel zur Antriebswelle angeordnet. Das Gehäuse besteht aus einer spaltfreien Konstruktion und ist hermetisch abgedichtet, um den Austritt und die Alterung von Schmierstoffen zu reduzieren. Durch die Bauweise wird ein kontinuierlicher Betrieb ohne regelmäßige Wartung unterstützt.
Getriebe Spezifikationen
Herstellerteilenummer: NMRV40-G30-D14
Getriebeart: Schneckengetriebe
Übersetzungsverhältnis: 30:1
Wirkungsgrad: 70%
Verdrehspiel im Leerlauf: <=1°
Max. zulässiges Ausgangsdrehmoment: 45Nm
Max. Radiallast: 2,08kN
Ausgabetyp: Hohlbohrung
Bohrungsdurchmesser: Φ18mm
Antriebswellenausführung: Passfedernut
Antriebswellendurchmesser: Φ14mm
Max. Antriebswellenlänge: 35mm
Bitte beachten Sie:
Die Abtriebswelle ist verfügbar. Bitte kontaktieren Sie unseren technischen Support für Ihre Anforderungen.
Die für dieses Getriebe verfügbaren Übersetzungsverhältnisse sind: 5:1, 7,5:1, 10:1, 15:1, 20:1, 25:1, 30:1 und 40:1.
Aufgrund des relativ hohen Verdrehspiels (1°) sind Schneckengetriebe für Positionieranwendungen nicht geeignet.
| Physikalische Spezifikation | |
|---|---|
| Eingangswellendurchmesser (mm) | 14 |
| Untersetzung | 30:1 |
| Max. Länge der Eingangswelle | 35 |
| Flanschdurchmesser (mm) | 86x86 |
| Gewicht (g) | 2140 |
| Getriebeart | Schneckengetriebe |
| Abtriebswellentyp | Hohlbohrung |
| Bohrungsdurchmesser (mm) | 18 |
-
