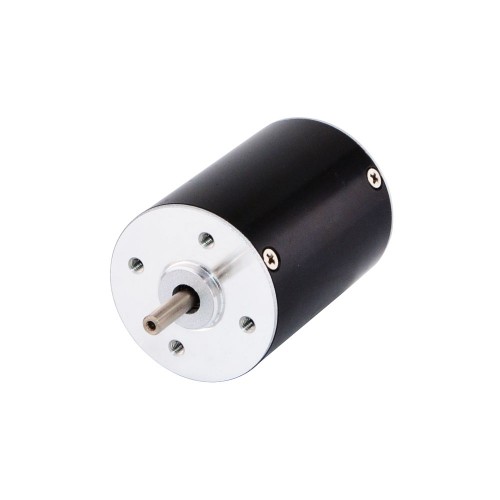

36BLR 24V Bürstenloser Gleichstrommotor 36BLR50-24-01 5000U/min 29mN.m 15W 0,18A Ф36x50mm
Kaufen Sie jetzt:€32,73
36BLR 24V Bürstenloser Gleichstrommotor 36BLR50-24-01 5000U/min 29mN,m 15W 0,18A Ф36x50mm
Der bürstenlose Gleichstrommotor 36BLR50-24-01 arbeitet mit einer Nennspannung von 24 V und erreicht eine Nenndrehzahl von 5000 U/min bei einem Nenndrehmoment von 0,029 Nm. Die Nennleistung beträgt 15 W bei einem Nennstrom von 0,98 A. Das Gehäuse hat einen Durchmesser von 36 mm und eine Länge von 50,2 mm. Die Motorwelle misst 4 mm im Durchmesser und 15 mm in der Länge. Ausgestattet mit einem NMB-Kugellager (C3) und acht Anschlussleitungen à 300 mm eignet sich dieser Motor für den Einsatz in vielfältigen Antriebslösungen.
Elektrische Spezifikation
- Herstellerteilenummer: 36BLR50-24-01
- Phasen: 3
- Polzahl: 4
- Nennspannung: 24V
- Nenndrehzahl: 5000±10%U/min
- Leerlaufdrehzahl: 7400U/min
- Nenndrehmoment: 0,029Nm
- Nennstrom: 0,98±10%A
- Leerlaufstrom: 0,18A
- Nennleistung: 15W
- Isolationsklasse: Klasse B
- Isolationswiderstand: 100MΩ min, bei 500 V DC
- Durchschlagsfestigkeitsprüfung: 500 VAC, 1 Minute
Physikalische Spezifikation
- Bauform: Φ36mm
- Motorlänge: 50,2mm
- Wellendurchmesser: Φ4mm
- Länge der Welle: 15mm
- Anzahl der Leitungen: 8
- Leitungslänge: 300mm
- Lagertyp: NMB-Kugellager, C3
- Sensor: Hall Sensor
- Gewicht: 0,25kg
Anschluss
|
U
|
V
|
W
|
+5V
|
GND
|
A
|
B
|
C
|
|
Orange
|
Grün
|
Braun
|
Rot
|
Schwarz
|
Gelb
|
Weiß
|
Blau
|
| BLDC-Motorspezifikation | |
|---|---|
| Lagertyp | NMB-Kugellager, C3 |
| Isolationsklasse | Klasse B |
| Anzahl der Leitungen | 8 |
| Anzahl der Phasen | 3 |
| Polzahl | 4 |
| Nennstrom (A) | 0,98 |
| Nennleistung (W) | 15 |
| Nenndrehzahl (U/min) | 5000±10% |
| Nenndrehmoment (Nm) | 0,029 |
| Nenndrehmoment (oz.in) | 4,11 |
| Nennspannung (V) | 24 |
| Sensortyp | Hall-Sensor |
| Wellendurchmesser (mm) | 4 |
| Länge der Welle (mm) | 15 |
| Flanschdurchmesser | Ф36 |
| Motorlänge (mm) | 50,2 |
| Physikalische Spezifikation | |
| Gewicht (g) | 250 |
