4-Achsen-CNC-Fräser-Kit 1,9Nm (Nema 23 Schrittmotor + TB6560-Treiber + Schaltnetzteil)
-
Handbücher und Dokumentation:
Treiber-Benutzerhandbuch:
Motordatenblatt:
Netzteil-Benutzerhandbuch:
Kaufen Sie jetzt:€166,66
4-Achsen-CNC-Fräser-Kit 1,9Nm (Nema 23 Schrittmotor + TB6560-Treiber + Schaltnetzteil)

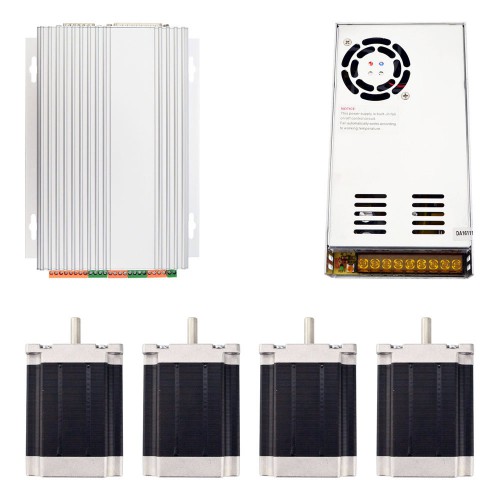

Dieses CNC-Kit enthält:
- 1 x 4-Achsen-CNC-Schrittmotor Treiberplatine TB6560
- 4 x 1,9 Nm Nema 23 Schrittmotor
- 1 x 250W 24V 10A 115/230V Schaltnetzteil
- 1 x DB25-Parallelkabel und Handbuch-CD
4 Axis TB6560 CNC Driver Board
- Toshiba TB6560AHQ Chip – Hohe Leistung, maximaler Strom 3,5 A
- Auflösung: 1, 1/2, 1/8, 1/16 Mikroschrittausgang
- Betriebsspannung: DC 12–30 V, Nennspannung: 24 V
- Einstellbarer Strom: 100 %, 75 %, 50 % und 20 % des maximalen Stroms über integrierten Schalter.
- Halbstromfunktion bei fehlendem Signal zur Vermeidung von Motorüberhitzung.
- Ausgestattet mit einem 227-V-10-A-Relais.
- Manuelle Steuerschaltung im Lieferumfang enthalten.
- Überlastungs-, Überstrom- und Übertemperaturschutz.
- Schützen Sie den Computer durch Trennspannung (1000 V DC/DC) und Optokoppler.
- Unterstützt die meisten parallelen Software-Anwendungen wie MACH3, KCAM4, EMC2 usw.
- Im Aluminiumgehäuse untergebracht, bietet es eine bessere Kühlleistung als ein Lüfter und einen sichereren Schutz der Platine.
Schrittmotor
- Herstellerteilenummer: 23HS30-2804S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 1,9Nm
- Nennstrom/Phase: 2,8A
- Stromspannung: 3,2V
- Phasenwiderstand: 1.13ohms
- Induktivität: 5,4mH ± 20%(1KHz)
- Bauform: 57 x 57mm
- Motorlänge: 76mm
- Wellendurchmesser: Φ6,35mm
- Länge der Welle: 21mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 1100g
Schaltnetzteil
- 24V DC 10A output
- AC-Eingangsspannungsbereich: 90~132V/180~264VAC
- 115 V/230 V AC per Schalter wählbar
- Umluftkühlung durch integrierten DC-Lüfter
- Geringe Ausgangswelligkeit und -stabilität
- Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz
- 215*115*50mm (L x B x H)
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 76 |
| Haltemoment (Ncm) | 189 |
| Haltemoment (oz.in) | 267,6 |
| Induktivität (mH) | 5,4 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 23 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 1,13 |
| Nennstrom (A) | 2,8 |
| Wellendurchmesser (mm) | 6,35 |
| Länge der Welle (mm) | 21 |
| Schrittmotortreiber-Spezifikation | |
| Betriebsspannung (mm) | 12 - 30 |
| Ausgangsstrom (A) | 0,7 - 3,5 |
| Mikroschritt (Schritte/Umdr.) | 200 - 3200 |
| Max. Impulseingang (kHZ) | 40 |
| Physikalische Spezifikation | |
| Gewicht (g) | 6500 |
