4-Achsen Nema 34 Schrittmotor-Kit 4-MA860H-34HS59 13,0Nm mit Steuerung & Schaltnetzteil
-
Handbücher und Dokumentation:
Motordatenblatt:
Treiber-Benutzerhandbuch:
Netzteil-Benutzerhandbuch:
Kaufen Sie jetzt:€686,97
4-Achsen Nema 34 Schrittmotor-Kit 4-MA860H-34HS59 13,0Nm mit Steuerung & Schaltnetzteil

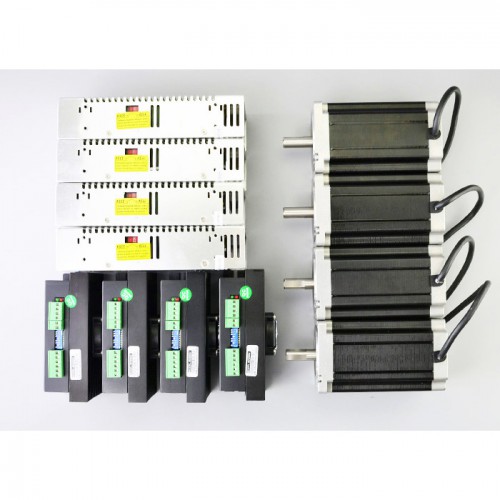

Dieses CNC-Kit enthält:
- 4 x Schrittmotortreiber 2,4–7,2 A max. 80 V AC oder 110 V DC MA860H
- 4 x 13 Nm Nema 34 Schrittmotor
- 4 x 350 W 60 V 5,9 A 115/230 V Schaltnetzteil
Treiberspezifikation
- Leistungsstark und kostengünstig
- Versorgungsspannung bis zu 80 V AC oder +110 V DC
- Ausgangsstrom bis zu 7,2 A
- Selbsteinstellende Technologie
- Rein sinusförmige Stromregelung
- Impulseingangsfrequenz bis zu 300 kHz
- TTL-kompatibler und optisch isolierter Eingang
- Automatische Stromabsenkung im Leerlauf
- 16 wählbare Auflösungen im Dezimal- und Binärformat, bis zu 51.200 Schritte/Umdrehung
- Geeignet für 2-Phasen- und 4-Phasen-Schrittmotoren
- Kurzspannungs-, Überspannungs-, Überstrom- und Kurzschlussschutz
Motorspezifikation
- Herstellerteilenummer: 34HS59-5004S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 13Nm
- Nennstrom/Phase: 5A
- Stromspannung: 5V
- Phasenwiderstand: 1ohms
- Induktivität: 11mH ± 20%(1KHz)
- Bauform: 86 x 86mm
- Motorlänge: 150mm
- Wellendurchmesser: Φ14mm
- Länge der Welle: 37mm
- Länge der D-Flachwelle: 25mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 5kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Grün
|
Gelb
|
Blau
|
Spezifikationen des Schaltnetzteils
- 60 V DC 5,9 A Ausgang
- AC-Eingangsspannungsbereich: 93~132V/176~264VAC
- 115 V/230 V AC per Schalter wählbar
- Umluftkühlung durch integrierten DC-Lüfter
- Geringe Ausgangswelligkeit und -stabilität
- Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz
- 215*115*50mm (L x B x H)
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 150 |
| Haltemoment (Ncm) | 1300 |
| Haltemoment (oz.in) | 1841 |
| Induktivität (mH) | 11 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 34 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 1 |
| Nennstrom (A) | 5 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Schrittmotortreiber-Spezifikation | |
| Betriebsspannung (mm) | 36 - 110VDC / 24 - 80VAC |
| Ausgangsstrom (A) | 2,6 - 7,2 |
| Mikroschritt (Schritte/Umdr.) | 400 - 51200 |
| Max. Impulseingang (kHZ) | 300 |
| Impulsbreite (μs) | 1,5 |
| Physikalische Spezifikation | |
| Gewicht (g) | 28100 |
