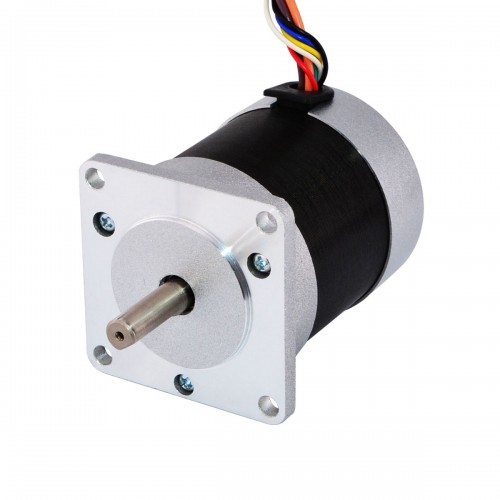

57BLR Bürstenlose DC Motor 57BLR70-24-01 24V BLDC Motor .3500U/min 0,37Nm 9A 134W 57x57mm
Kaufen Sie jetzt:€44,28
57BLR Bürstenlose DC Motor 57BLR70-24-01 24V BLDC Motor ,3500U/min 0,37Nm 9A 134W 57x57mm
Elektrische Spezifikation
- Herstellerteilenummer: 57BLR70-24-01
- Phasen: 3
- Polzahl: 4
- Nennspannung: 24V
- Nenndrehzahl: 3500±10%U/min
- Nenndrehmoment: 0,37Nm
- Nennstrom: 9±10%A
- Nennleistung: 134W
- Isolationsklasse: Klasse B
- Isolationswiderstand: 100MΩ min, bei 500 V DC
- Durchschlagsfestigkeitsprüfung: 500 VAC, 1 Minute
Physikalische Spezifikation
- Bauform: Φ57mm
- Motorlänge: 69,1mm
- Wellendurchmesser: Φ8mm
- Länge der Welle: 25mm
- Wellentyp: D-Flachwelle
- Länge der D-Flachwelle: 20mm
- Anzahl der Leitungen: 8
- Leitungslänge: 300mm
- Lagertyp: NMB-Kugellager, C3
- Gewicht: 0,75kg
Anschluss
|
U
|
V
|
W
|
+5V
|
GND
|
A
|
B
|
C
|
|
Orange
|
Grün
|
Braun
|
Rot
|
Schwarz
|
Gelb
|
Weiß
|
Blau
|
| BLDC-Motorspezifikation | |
|---|---|
| Lagertyp | NMB-Kugellager, C3 |
| Isolationsklasse | Klasse B |
| Anzahl der Leitungen | 8 |
| Anzahl der Phasen | 3 |
| Polzahl | 4 |
| Nennstrom (A) | 9 |
| Nennleistung (W) | 134 |
| Nenndrehzahl (U/min) | 3500±10% |
| Nenndrehmoment (Nm) | 0,37 |
| Nenndrehmoment (oz.in) | 52,4 |
| Nennspannung (V) | 24 |
| Sensortyp | Hall-Sensor |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 25 |
| Flanschdurchmesser | Ф57 |
| Motorlänge (mm) | 69,1 |
| Physikalische Spezifikation | |
| Gewicht (g) | 750 |
