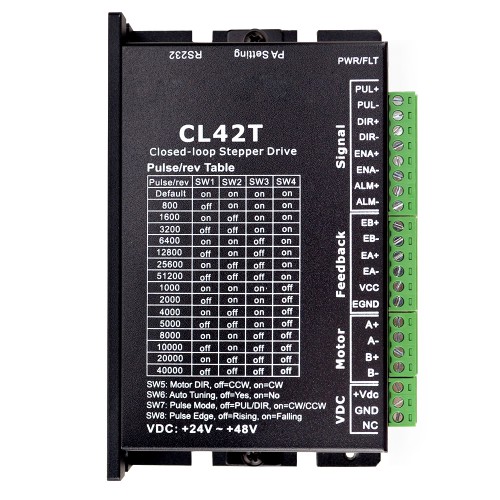

Closed Loop Schrittmotor Treiber CL42T 0-3,0A 24-48VDC für Nema 11, 14, 17 Schrittmotor
-
Handbücher und Dokumentation:
Software-Benutzerhandbuch:
Benutzerhandbuch:
Tuning-Software:
Closed Loop Schrittmotor Treiber CL42T 0-3,0A 24-48VDC für Nema 11, 14, 17 Schrittmotor
Der CL42T ist ein Closed-Loop-Schrittmotortreiber, der entwickelt wurde, um das Problem des Schrittverlusts in offenen Schrittmotorkontrollsystemen zu lösen und somit die Systemzuverlässigkeit bei minimalen Kostensteigerungen zu erhöhen. Er setzt einen fortschrittlichen Steueralgorithmus um, basierend auf jahrzehntelanger Erfahrung in der Steuerung von Schrittmotoren und Servos. Der CL42T ist hochzuverlässig und erschwinglich und zeigt eine ausgezeichnete Leistung in vielen industriellen Anwendungen wie CNC, Medizintechnik, Elektronik, Verpackung usw. Der CL42T kann 2-Phasen NEMA11-, 14- und 17-Schrittmotoren mit inkrementellen Encodern (Encoderauflösung muss 1000 Linien betragen) antreiben. Im Vergleich zu traditionellen offenen Schrittmotorsystemen kann ein Closed-Loop-Schrittmotorsystem, das den CL42T verwendet, den potenziellen Schrittverlust eliminieren, Echtzeit-Positionsfehlerkorrekturen durchführen und benötigt keine Drehmomentvorhaltung (100% Drehmomentumsetzung). Darüber hinaus kann er den angetriebenen Schrittmotor mit reduzierter Erwärmung, geringeren Geräuschen und niedrigen Vibrationen betreiben.
Hauptmerkmale:
- Kein Schrittverlust
- Keine Drehmomentreserve
- Kein Pendeln oder Überschwingen
- Keine Feineinstellung für einfache Inbetriebnahme
- Geräuscharm und vibrationsarm, gleichmäßige Bewegung
- 24–48 VDC Versorgungsspannung, max. 3 A Ausgangsstrom
- Max. 200 kHz Eingangsfrequenz
- 15 Mikroschritteinstellungen von 800–51.200 über DIP-Schalter oder 200–51.200 über Software (Erhöhung um 200)
- Schutz gegen Überspannung, Überstrom und Positionsfolgefehler
Elektrische Spezifikation:
- Ausgangsspitzenstrom: 0~3A
- Eingangsspannung: +24~48VDC (Typisch 24VDC)
- Logiksignalstrom: 7~16mA (Typisch 10mA)
- Impulseingangsfrequenz: 0~200kHz
- Impulsbreite: 2,5μS
- Isolationswiderstand: 500MΩ
Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):
- Kühlung: Natürliche Kühlung oder Zwangskühlung
- Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase
- Umgebungstemperatur: 0℃ － 65℃
- Luftfeuchtigkeit: 40%RH－90%RH
- Betriebstemperatur: 0℃ － 50℃
- Vibration: 10-50Hz / 0.15mm
- Lagertemperatur: -20℃ － 65℃
- Gewicht: Approx.220g (7,76oz)
Ressourcen
| Schrittmotortreiber-Spezifikation | |
|---|---|
| Max. Impulseingang (kHZ) | 200 |
| Mikroschritt (Schritte/Umdr.) | 200 - 51200 |
| Ausgangsstrom (A) | 0 - 3 |
| Impulsbreite (μs) | 2,5 |
| Eingangsspannung (V) | 24 - 48 |
| Physikalische Spezifikation | |
| Gewicht (g) | 220 |
-
