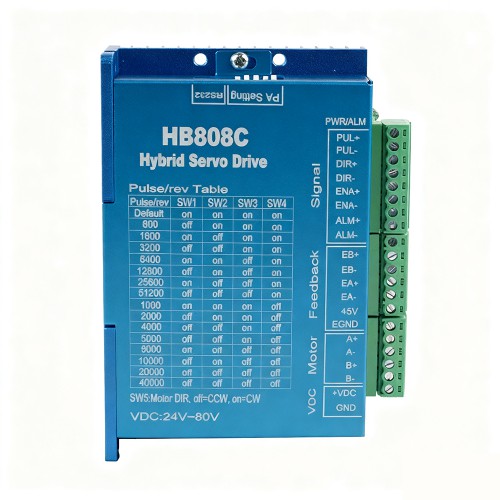

Closed Loop Schrittmotor Treiber HB808C,2-phasig, AC18-80V, für Nema 17/23/24 Motoren

Closed Loop Schrittmotor Treiber HB808C,2-phasig, AC18-80V, für Nema 17/23/24 Motoren

Der HB808C Digitale Schrittmotortreiber ist eine vielseitige und leistungsstarke Lösung für präzise Bewegungssteuerungsanwendungen. Mit einem breiten Betriebsspannungsbereich von 24 VDC bis 80 VDC liefert er einen kontinuierlichen Ausgangsstrom von bis zu 8,0 A und Spitzenströme bis zu 13 A, was eine robuste Leistung für anspruchsvolle Aufgaben gewährleistet. Durch den Einsatz fortschrittlicher Technologien wie Field-Oriented Control (FOC) und Space Vector Pulse Width Modulation (SVPWM) bietet der HB808C eine Closed-Loop-Steuerung, die die Vorteile von Schritt- und Servosystemen kombiniert. Diese Integration führt zu erhöhter Genauigkeit, reduzierter Wärmeentwicklung und verbesserter Motoreffizienz.
Der Treiber unterstützt mehrere Steuerungsmodi, einschließlich Position, Geschwindigkeit und Drehmoment, und akzeptiert sowohl differentielle als auch single-ended Puls-/Richtungsbefehle. Mit einer maximalen Pulsfrequenz von 500 kHz ermöglicht er Hochgeschwindigkeitsoperationen. Der HB808C ist mit NEMA 23-86 Hybridschrittmotoren mit Encoder kompatibel und eignet sich für ein breites Anwendungsspektrum. Zur Konfiguration und Überwachung verfügt der Treiber über einen RS232-Seriellanschluss, über den Benutzer Parameter wie Auflösung (von 400 bis 25.600 Impulse pro Umdrehung), Stromeinstellungen und Regelkreisparemeter über die ProTuner-Software anpassen können. Integrierte Schutzmechanismen schützen vor Über- und Unterspannung, Überstrom und Folgefählern und gewährleisten einen zuverlässigen und sicheren Betrieb.

Merkmale:
Breiter Eingangsspannungsbereich von 24 VDC bis 80 VDC.
Kontinuierlicher Ausgangsstrom bis zu 8,0 A; Spitzenstrom bis zu 13 A.
Unterstützt Positions-, Geschwindigkeits- und Drehmomentsteuerungsmodi.
Akzeptiert differentielle und single-ended Puls-/Richtungsbefehle.
Maximale Pulsfrequenz von 500 kHz.
Kompatibel mit NEMA 23-86 Hybridschrittmotoren mit Encoder.
RS232-Seriellanschluss zur Konfiguration und Überwachung.

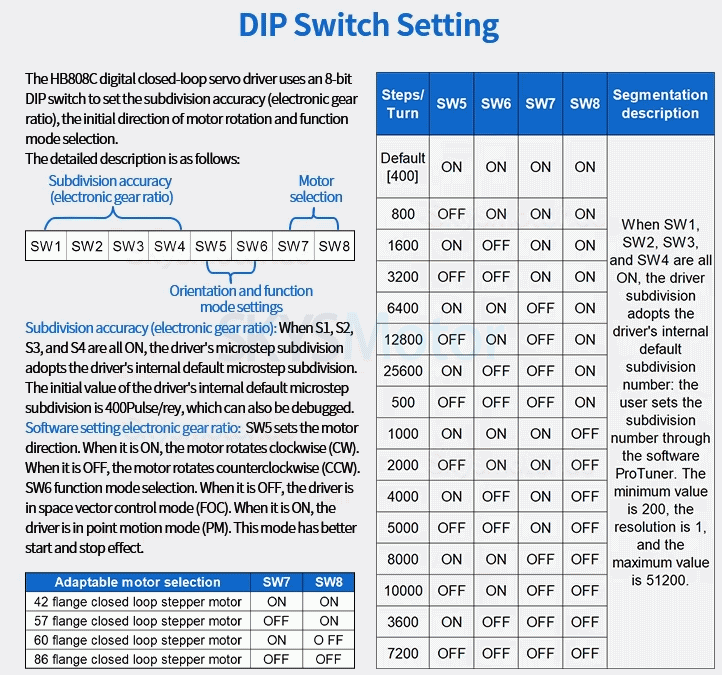

Einstellbare Auflösung von 400 bis 25.600 Impulsen pro Umdrehung.
Integrierter Schutz vor Über- und Unterspannung, Überstrom und Folgefählern.
Verwendet FOC- und SVPWM-Technologien für eine effiziente Closed-Loop-Steuerung.

Spezifikationen:
Modell: HB808C
Eingangsspannung: 24 VDC – 80 VDC
Kontinuierlicher Ausgangsstrom: 8,0 A
Spitzenausgangsstrom: 13 A
Steuerungsmodi: Position, Geschwindigkeit, Drehmoment
Pulseingangsfrequenz: Bis zu 500 kHz
Kompatible Motortypen: Encoder-ausgestattete Zweiphasen-Hybridmotoren (NEMA 23–86)
Kommunikationsschnittstelle: RS232
Auflösungseinstellungen: 400 – 25.600 Impulse/U
Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Folgefahler
Kühlmethode: Natur- oder Zwangsluftkühlung
Betriebstemperatur: -5 °C bis +45 °C
Lagertemperatur: -20 °C bis +65 °C
Luftfeuchtigkeit: 40 % bis 90 % RH

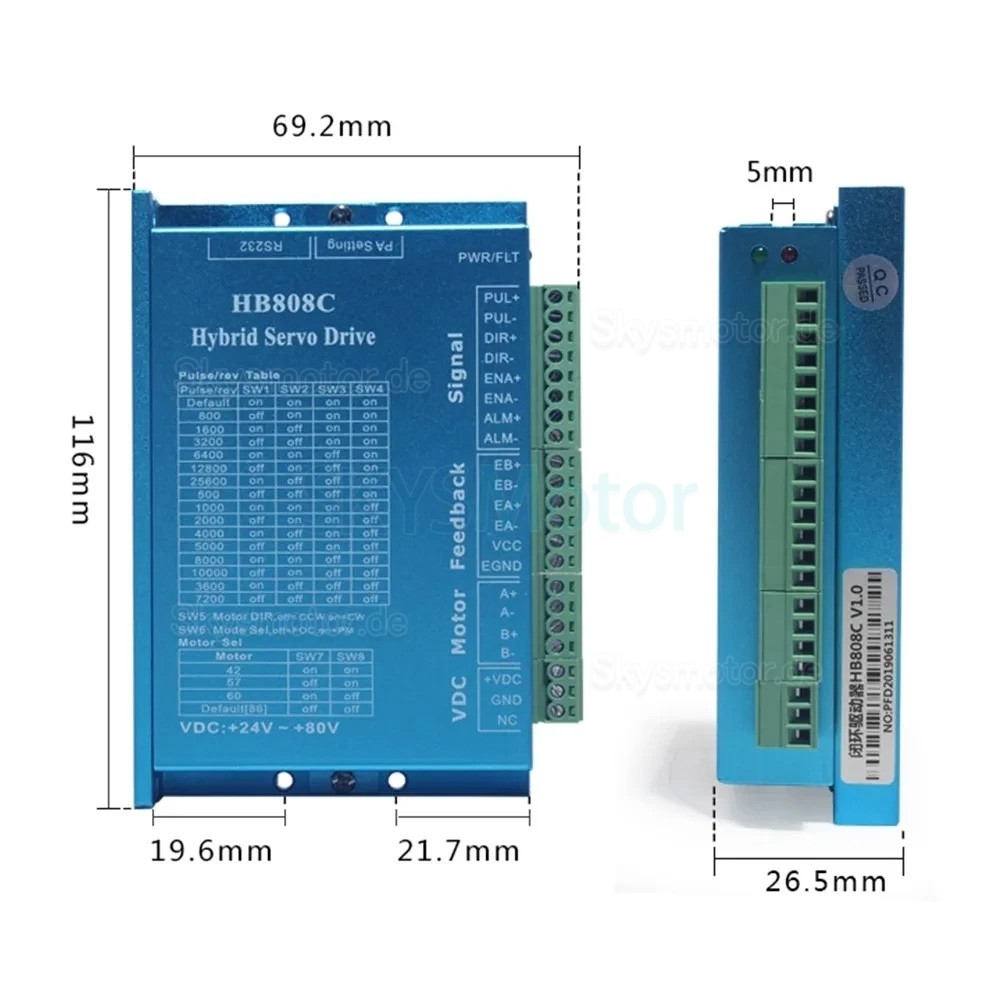

Größentabelle:
