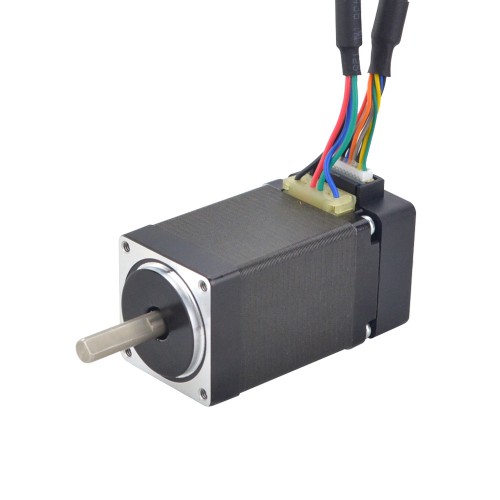

Nema 11 Closed Loop Schrittmotor 11HS18-0674D-E1000 0.1Nm mit Encoder 1000CPR
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€86,97
Nema 11 Closed Loop Schrittmotor 11HS18-0674D-E1000 0,1Nm mit Encoder 1000CPR
Elektrische Spezifikation
- Herstellerteilenummer: 11HS18-0674D-E1000
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 0,1 Nm
- Nennstrom/Phase: 0,67 A
- Phasenwiderstand: 6,8 ohms± 10%
- Induktivität: 6,0 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 28 x 28 mm
- Motorlänge: 44,5 mm
- Wellendurchmesser: Φ5 mm
- Länge der Welle: 20 mm
- Länge der D-Flachwelle: 15 mm
- Leitungslänge: 300 mm
- Gewicht: 0,14 kg
Encoder Spezifikation
- Betriebsspannung: 5V
- Ausgangsstrom: 20mA
- Auflösung: 1000 CPR (Counts per Revolution)
- Ausgangssignal: 2 Kanäle
- Bohrungsdurchmesser: Φ5mm
- Ausgangsfrequenz: ≤60MHz
- Drehzahl: ≤3600U/min
- Schutzart: IP20
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 10 |
| Haltemoment (oz.in) | 14,16 |
| Induktivität (mH) | 6 |
| Phasenwiderstand (ohm) | 6,8 |
| Nennstrom (A) | 0,67 |
| Schrittwinkel (°) | 1,8 |
| Encoderspezifikation | |
| Schutzart | IP20 |
| Ausgangsstrom (A) | 20 |
| Ausgangsfrequenz | ≤60MHz |
| Ausgangssignalkanäle | 2 |
| Nennspannung (V) | 5 |
| Laufgeschwindigkeit (U/min) | ≤3600U/min |
| Physikalische Spezifikation | |
| Leitungslänge (mm) | 300 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 20 |
