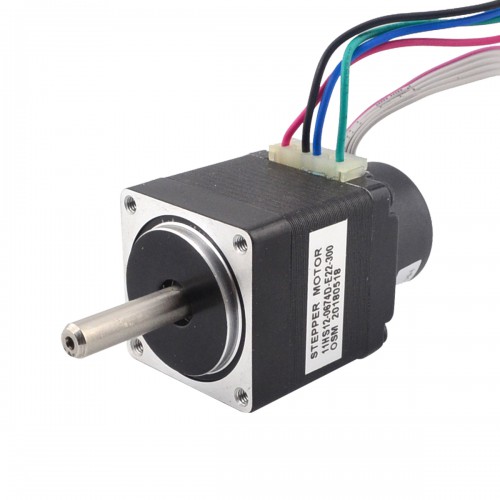

Nema 11 Closed Loop Schrittmotor 11HS12-0674D-E22-300 0.07Nm Encoder 300CPR
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€45,66
Nema 11 Closed Loop Schrittmotor 11HS12-0674D-E22-300 0,07Nm Encoder 300CPR
Motorspezifikation
- Herstellerteilenummer: 11HS12-0674D-E22-300
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 0,07Nm
- Nennstrom/Phase: 0,67A
- Stromspannung: 3,75V
- Phasenwiderstand: 5,60ohms
- Induktivität: 4,00mH ± 20%(1KHz)
- Bauform: 28 x 28mm
- Motorlänge: 32mm
- Wellendurchmesser: Φ5mm
- Länge der Welle: 20mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
Encoder Spezifikation
- Betriebsspannung: 5VDC
- Ausgangsstrom: ≤20mA
- Auflösung: 300 CPR (Counts per Revolution)
- Ausgangssignal: 2 Kanäle
- Wellendurchmesser: Φ5mm
- Ausgangsfrequenz: ≤30KHz
- Ausgangsspannung niedrig: ≤0,3VDC
- Ausgangsspannung hoch: ≥3,4VDC
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Motorspezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 7 |
| Haltemoment (oz.in) | 9,915 |
| Induktivität (mH) | 4,0 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 11 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 5,6 |
| Nennstrom (A) | 0,67 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 20 |
| Schrittwinkel (°) | 1,8 |
| Encoderspezifikation | |
| Ausgangsstrom (A) | 20 |
| Ausgangsfrequenz | ≤30KHz |
| Ausgangssignalkanäle | 2 |
| Nennspannung (V) | 5 |
| Auflösung (CPR) | 300 |
| Ausgangsspannung hoch (VDC) | ≥3,4 |
| Ausgangsspannung niedrig (VDC) | ≤0,3 |
