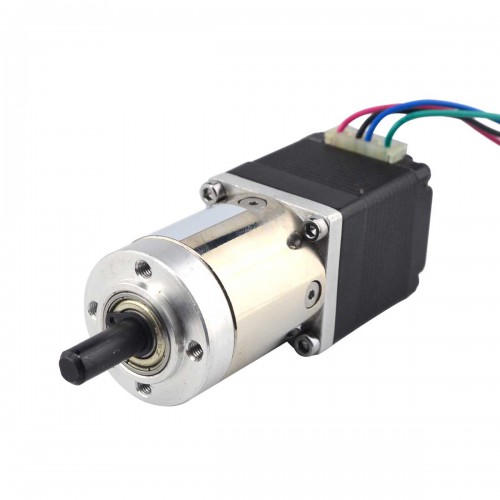

Nema 11 Doppelwellen Planetengetriebe Schrittmotor (Hohle Hinterwelle) mit 27:1 Planetengetriebe
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€40,41
Nema 11 Doppelwellen Planetengetriebe Schrittmotor (Hohle Hinterwelle) mit 27:1 Planetengetriebe
Dieser Nema 11-Schrittmotor mit 31-mm-Gehäuse und 0,67 A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 26,85:1.
Elektrische Spezifikation
- Herstellerteilenummer: 11HS12-0674D2-PG27
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 7Ncm
- Nennstrom/Phase: 0,67A
- Phasenwiderstand: 5,6ohms
- Induktivität: 4,2mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Planetengetriebe
- Übersetzungsverhältnis: 26,85:1
- Wirkungsgrad: 81%
- Verdrehspiel im Leerlauf:<=1deg
- Max. zulässiges Drehmoment: 3N.m
- Drehmoment (erlaubt): 5N.m
- Maximale axiale Belastung der Welle: 5N
- Maximale radiale Belastung der Welle: 25N
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Getriebelänge: 35mm
- Vorderer Wellendurchmesser: Φ6mm
- Vordere Wellenlänge: 18mm
- Vordere D-Schnittlänge: 12mm
- Durchmesser der hinteren Welle: Φ4mm
- Länge der hinteren Welle: 12mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 200g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 4 |
| Phasenwiderstand (ohm) | 5,6 |
| Nennstrom (A) | 0,67 |
| Getriebespezifikation | |
| Wirkungsgrad | 81% |
| Untersetzung | 26,85:1 |
| Getriebelänge (mm) | 35 |
| Getriebeart | Planetengetriebe |
| Verdrehspiel im Leerlauf (Max.°) | 1 |
| Max. zulässiges Drehmoment (Ncm) | 300 |
| Max. zulässiges Drehmoment (oz.in) | 424,8 |
| Zulässiges Dauerdrehmoment (Ncm) | 500 |
| Zulässiges Dauerdrehmoment (oz.in) | 708,1 |
| Maximale axiale Belastung der Welle (N) | 5 |
| Maximale radiale Belastung der Welle (N) | 25 |
| Motorspezifikation | |
| Haltemoment ohne Getriebe (Ncm) | 7 |
| Haltemoment ohne Getriebe (oz.in) | 9,9 |
| Motorlänge (mm) | 32 |
| Motor NEMA Größe | Nema 11 |
| Physikalische Spezifikation | |
| Leitungslänge (mm) | 500 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 6 |
| Länge der Welle (mm) | 18 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Gewicht (g) | 200 |
