Nema 11 Doppelwellen Getriebe Schrittmotor mit 14:1 Planetengetriebe (9,5 mm hintere Schaftlänge)

Nema 11 Doppelwellen Getriebe Schrittmotor mit 14:1 Planetengetriebe (9,5 mm hintere Schaftlänge)

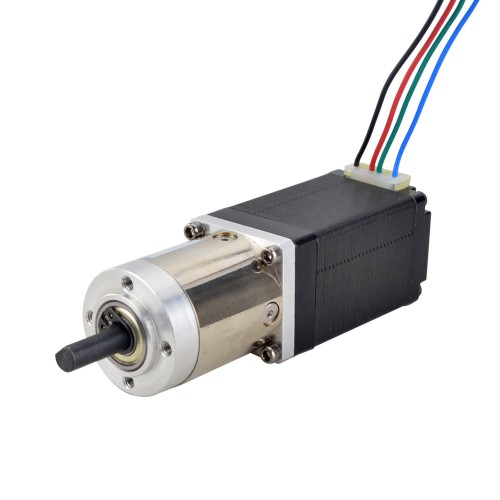

Dieser bipolare Schrittmotor mit integriertem 14:1-Planetengetriebe hat einen Schrittwinkel von 1,8 Grad und eine Baugröße von 28 x 28 mm. Er verfügt über vier Leitungen, einen Nennstrom von 0,67 A pro Phase und ein Haltemoment von 0,14 Ncm (ohne Getriebe). Die Getriebeeinheit besitzt eine Übersetzung von 13,73:1.

Elektrische Spezifikation

• Herstellerteilenummer: 11HS20-0674D-PG14-AR3
• Motortyp: Bipolar Schrittmotor
• Schrittwinkel: 1,8 Grad
• Haltemoment ohne Getriebe: 0,14 Ncm(19,88 oz,in)
• Nennstrom/Phase: 0,67 A
• Phasenwiderstand: 12 ohms
• Induktivität: 6,5 mH ± 20%(1KHz)

Getriebe Spezifikationen

• Getriebeart: Planetengetriebe
• Übersetzungsverhältnis: 13,73: 1
• Wirkungsgrad: 81%
• Verdrehspiel im Leerlauf: <=1 deg
• Max, zulässiges Drehmoment: 3 Nm
• Drehmoment (erlaubt): 5 Nm
• Maximale axiale Belastung der Welle: 5 N
• Maximale radiale Belastung der Welle: 25 N

Physikalische Spezifikation

• Getriebeart: Planetengetriebe
• Bauform: 28 x 28 mm
• Motorlänge: 51 mm
• Getriebelänge: 35,8 mm
• Vorderer Wellendurchmesser: Φ6 mm
• Vordere Wellenlänge: 18 mm
• Länge der D-Flachwelle: 12 mm
• Länge der hinteren Welle: 9,5 mm
• Durchmesser der hinteren Welle: Φ5 mm
• Anzahl der Leitungen: 4
• Leitungslänge: 500 mm
• Gewicht: 0,3kg
