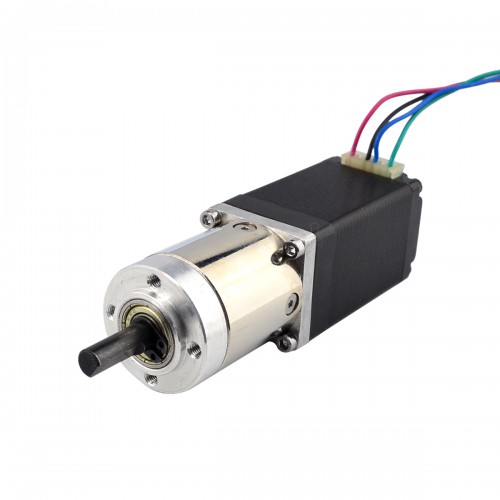

Nema 11 Doppelwellen Planetengetriebe Schrittmotor (Hohle Hinterwelle) mit Untersetzung 14:1 Getriebe
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€40,41
Nema 11 Doppelwellen Planetengetriebe Schrittmotor (Hohle Hinterwelle) mit Untersetzung 14:1 Getriebe
Dieser Nema 11-Schrittmotor mit 51-mm-Gehäuse und 0,67 A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 13,73:1.
Elektrische Spezifikation
- Herstellerteilenummer: 11HS20-0674D-PG14
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 14Ncm
- Nennstrom/Phase: 0,67A
- Stromspannung: 8,04V
- Phasenwiderstand: 12ohms
- Induktivität: 6,5mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart:Planetengetriebe
- Übersetzungsverhältnis:13,73:1
- Wirkungsgrad:81%
- Verdrehspiel im Leerlauf:<=1deg
- Max. zulässiges Drehmoment:3N,m
- Drehmoment (erlaubt):5N.m
- Maximale axiale Belastung der Welle:5N
- Maximale radiale Belastung der Welle:25N
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Motorlänge: 51mm
- Getriebelänge:35mm
- Vorderer Wellendurchmesser: Φ6mm
- Vordere Wellenlänge: 18mm
- Vordere D-Schnittlänge: 12 mm
- Durchmesser der hinteren Welle: Φ4mm
- Länge der hinteren Welle:12mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 400g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Wirkungsgrad | 81% |
| Untersetzung | 13,73:1 |
| Getriebelänge (mm) | 35 |
| Getriebeart | Planetengetriebe |
| Verdrehspiel im Leerlauf (Max.°) | 1 |
| Max. zulässiges Drehmoment (Ncm) | 300 |
| Max. zulässiges Drehmoment (oz.in) | 424,92 |
| Zulässiges Dauerdrehmoment (Ncm) | 500 |
| Zulässiges Dauerdrehmoment (oz.in) | 708,2 |
| Maximale axiale Belastung der Welle (N) | 5 |
| Maximale radiale Belastung der Welle (N) | 25 |
| Motorspezifikation | |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 14 |
| Haltemoment ohne Getriebe (oz.in) | 19,83 |
| Induktivität (mH) | 6,5 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 11 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 12 |
| Nennstrom (A) | 0,67 |
| Wellendurchmesser (mm) | 6 |
| Länge der Welle (mm) | 18 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Physikalische Spezifikation | |
| Gewicht (g) | 400 |
