NEMA 11 External Kugelgewindetriebe Linear Schrittmotor 11E18S1004BAM5-150RS Linearhub 2mm Hublänge 150mm

NEMA 11 External Kugelgewindetriebe Linear Schrittmotor 11E18S1004BAM5-150RS Linearhub 2mm Hublänge 150mm

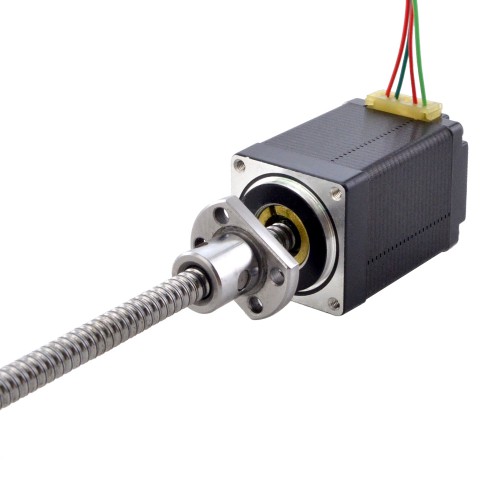

Bei diesem Modell handelt es sich um einen linearen Schrittmotor mit Kugelumlaufspindel Nema 11, 46 mm Gehäuselänge, 1,8 Grad Schrittwinkel und 1 A Nennstrom. Er ist mit einer Kugelumlaufspindel mit 6 mm Durchmesser und 150 mm Länge sowie einer Stahlmutter ausgestattet. Der Hub beträgt 2 mm pro Umdrehung. Er zeichnet sich durch hohe Leistung, lange Lebensdauer, geringe Geräuschentwicklung und hohe Effizienz aus.

Elektrische Spezifikation

Herstellerteilenummer: 11E18S1004BAM5-150RS

Motortyp: External Kugelgewindetriebe

Schrittwinkel: 1,8°

Haltemoment: 0,1Nm

Nennstrom/Phase: 1A

Phasenwiderstand: 3ohms

Induktivität: 2mH±20%(1KHz)

Genauigkeitsgrad: C7

Physikalische Spezifikation

Bauform: 28 x 28mm

Motorlänge: 46mm

Hublänge: 150mm

Spindeldurchmesser: Φ6mm

Linearhub pro Schritt: 0,01mm

Linearhub pro Umdrehung: 2mm

Anzahl der Leitungen: 4

Leitungslänge: 300mm

Anschluss

Bearbeitung der Enden von Gewindespindel

Spielfreie Mutter

SKYSMOTOR bietet eine Anti-Backlash-Mutter für externe Trapezgewindespindeln in Linearaktuatoren (außer Größe 34) sowie für nicht-kapazitive Trapezgewindespindeln in Linearaktuatoren (außer Größe 24 und 34) an.

Es sollte ein nominaler Spielraum zwischen der Trapezgewindespindel und der standardmäßigen Kunststoffmutter von SKYSMOTOR nach Millionen von Zyklen bestehen. SKYSMOTOR garantiert mehrere Millionen Zyklen, jedoch kann der physische Spielraum zunehmen. Um das Spiel zu reduzieren oder zu eliminieren, bietet SKYSMOTOR eine Federdruckstruktur in der Anti-Backlash-Mutter an.

Encoder

Je nach Anwendungsanforderung kann der Kunde Encoder einfach nach Index-Ausgang oder Non-Index-Typ sowie nach Ausgangsmethode (einzel- oder differenziell) auswählen.

Außerdem kann eine beliebige Auflösung frei gewählt werden, um eine einfachere und präzisere Positionierung zu ermöglichen.

Alle standardmäßigen Encoder von SKYSMOTOR sind optisch und inkrementell. Beim Auswählen des Encoders sollten Sie insbesondere auf die Optionen wie Größe, Auflösung, Index und Ausgangsmethode achten.

Bremsen

Insbesondere bei vertikalen Anwendungen oder zum Schutz von Motoren vor plötzlichem Ausschalten tragen die Standard-Ausschaltbremsen von SKYSMOTOR für die Größen NEMA 14, 17, 23, 24 und 34 dazu bei, die Bedenken der Kunden zu zerstreuen.

Verdrahtung, Kabel und Anschlüsse

Fliegende Drahtanschlüsse oder Stecker

Verdrehte Drahtanschlüsse

Schrumpfschläuche oder dehnbare Rohre

Kabelgehäuse

Teflonbeschichtete Spindel

Für Kundenanwendungen, die eine fettfreie Spindel-Mutter-Kombination erfordern, bietet SKYSMOTOR teflonbeschichtete Gewindespindeln für Schrittmotor-Linearantriebe an.

Die teflonbeschichteten Gewindespindeln von Schrittmotor-Linearantrieben ermöglichen eine längere Lebensdauer und eine bessere Schubkrafterzeugung im Vergleich zu herkömmlichen SUS-Gewindespindeln.

Die Teflonbeschichtung kann auf alle Spindeloptionen von SKYSMOTOR und alle Arten von Linearantrieben angewendet werden, ob extern, nicht-verliersicher oder unverlierbar.

Außerdem kann eine spielfreie Mutter mit teflonbeschichteten Spindeln kombiniert werden.
