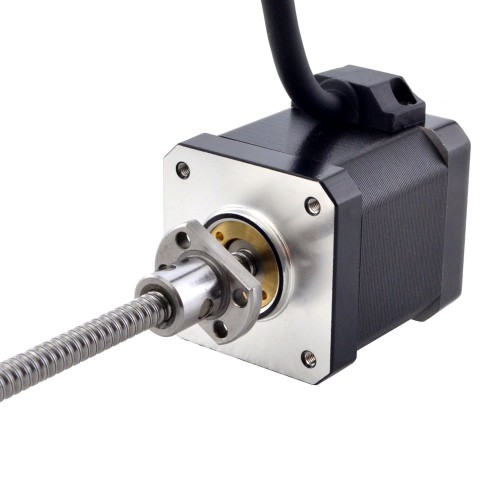

NEMA 17 External Kugelgewindetriebe Linear Schrittmotor 17E19S2504BAM5-150RS Linearhub 2mm Hublänge 150mm
-
Handbücher und Dokumentation:
NEMA 17 External Kugelgewindetriebe Linear Schrittmotor 17E19S2504BAM5-150RS Linearhub 2mm Hublänge 150mm
Dieses Modell ist ein NEMA 17 Kugelgewindetrieb-Linearschrittmotor mit einer Gehäuselänge von 48 mm, einem Schrittwinkel von 1,8° und einem Nennstrom von 2,5 A. Er ist mit einer Kugelgewindespindel mit 8 mm Durchmesser und 150 mm Länge sowie einer Mutter aus Stahl ausgestattet. Der lineare Vorschub beträgt 8 mm pro Umdrehung. Der Motor zeichnet sich durch hohe Leistungsfähigkeit, lange Lebensdauer, geringe Geräuschentwicklung und hohe Effizienz aus.
Elektrische Spezifikation
Herstellerteilenummer: 17E19S2504BAM5-150RS
Motortyp: External Kugelgewindetriebe
Schrittwinkel: 1,8°
Haltemoment: 0,5Nm
Nennstrom/Phase: 2,5A
Phasenwiderstand: 0,78ohms
Induktivität: 1,5mH±20%(1KHz)
Genauigkeitsgrad: C7
Physikalische Spezifikation
Bauform: 42 x 42mm
Motorlänge: 48mm
Hublänge: 150mm
Spindeldurchmesser: Φ6mm
Linearhub pro Schritt: 0,01mm
Linearhub pro Umdrehung: 2mm
Anzahl der Leitungen: 4
Leitungslänge: 500mm
Anschluss
| A+ | A- | B+ | B- |
| Rot | Rot/Weiß | Grün | Grün/Weiß |
Bearbeitung der Enden von Gewindespindel
.jpg "NEMA 17 External Kugelgewindetriebe Linear Schrittmotor 17E19S2504BAM5-150RS Linearhub 2mm Hublänge 150mm")
Spielfreie Mutter
SKYSMOTOR bietet eine Anti-Backlash-Mutter für externe Trapezgewindespindeln in Linearaktuatoren (außer Größe 34) sowie für nicht-kapazitive Trapezgewindespindeln in Linearaktuatoren (außer Größe 24 und 34) an.
Es sollte ein nominaler Spielraum zwischen der Trapezgewindespindel und der standardmäßigen Kunststoffmutter von SKYSMOTOR nach Millionen von Zyklen bestehen. SKYSMOTOR garantiert mehrere Millionen Zyklen, jedoch kann der physische Spielraum zunehmen. Um das Spiel zu reduzieren oder zu eliminieren, bietet SKYSMOTOR eine Federdruckstruktur in der Anti-Backlash-Mutter an.
.png "NEMA 17 External Kugelgewindetriebe Linear Schrittmotor 17E19S2504BAM5-150RS Linearhub 2mm Hublänge 150mm")
Encoder
.png "NEMA 17 External Kugelgewindetriebe Linear Schrittmotor 17E19S2504BAM5-150RS Linearhub 2mm Hublänge 150mm")
Je nach Anwendungsanforderung kann der Kunde Encoder einfach nach Index-Ausgang oder Non-Index-Typ sowie nach Ausgangsmethode (einzel- oder differenziell) auswählen.
Außerdem kann eine beliebige Auflösung frei gewählt werden, um eine einfachere und präzisere Positionierung zu ermöglichen.
Alle standardmäßigen Encoder von SKYSMOTOR sind optisch und inkrementell. Beim Auswählen des Encoders sollten Sie insbesondere auf die Optionen wie Größe, Auflösung, Index und Ausgangsmethode achten.
Bremsen
Insbesondere bei vertikalen Anwendungen oder zum Schutz von Motoren vor plötzlichem Ausschalten tragen die Standard-Ausschaltbremsen von SKYSMOTOR für die Größen NEMA 14, 17, 23, 24 und 34 dazu bei, die Bedenken der Kunden zu zerstreuen.
.png "NEMA 17 External Kugelgewindetriebe Linear Schrittmotor 17E19S2504BAM5-150RS Linearhub 2mm Hublänge 150mm")
Verdrahtung, Kabel und Anschlüsse
.png "NEMA 17 External Kugelgewindetriebe Linear Schrittmotor 17E19S2504BAM5-150RS Linearhub 2mm Hublänge 150mm")
Fliegende Drahtanschlüsse oder Stecker
Verdrehte Drahtanschlüsse
Schrumpfschläuche oder dehnbare Rohre
Kabelgehäuse
Teflonbeschichtete Spindel
Für Kundenanwendungen, die eine fettfreie Spindel-Mutter-Kombination erfordern, bietet SKYSMOTOR teflonbeschichtete Gewindespindeln für Schrittmotor-Linearantriebe an.
Die teflonbeschichteten Gewindespindeln von Schrittmotor-Linearantrieben ermöglichen eine längere Lebensdauer und eine bessere Schubkrafterzeugung im Vergleich zu herkömmlichen SUS-Gewindespindeln.
Die Teflonbeschichtung kann auf alle Spindeloptionen von SKYSMOTOR und alle Arten von Linearantrieben angewendet werden, ob extern, nicht-verliersicher oder unverlierbar.
Außerdem kann eine spielfreie Mutter mit teflonbeschichteten Spindeln kombiniert werden.
.png "NEMA 17 External Kugelgewindetriebe Linear Schrittmotor 17E19S2504BAM5-150RS Linearhub 2mm Hublänge 150mm")
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 1,5 |
| Phasenwiderstand (ohm) | 0,78 |
| Nennstrom (A) | 2,5 |
| Schrittwinkel (°) | 1,8 |
| Linearmotortyp | Extern (Kugelgewindetriebe) |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 48 |
| Flanschdurchmesser (mm) | Nema 17 (42 x 42) |
| Leitungslänge (mm) | 500 |
| Spindeldurchmesser (mm) | 60 |
| Hublänge (mm) | 150 |
| Anzahl der Leitungen | 4 |
| Linearhub pro Umdrehung (mm) | 2 |
| Linearhub pro Schritt (mm) | 0,01 |
| Schutzart | 40 |
-
