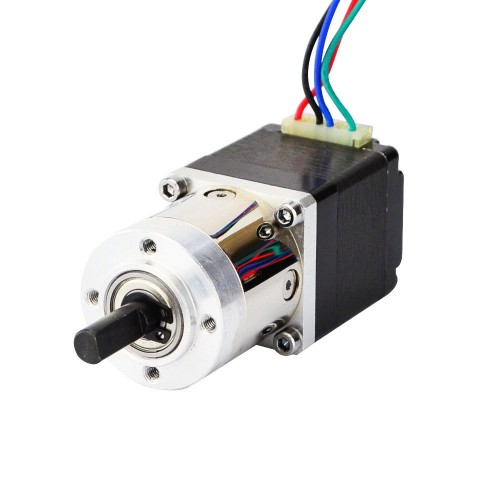

Nema 11 Planetengetriebe Schrittmotor 11HS12-0674D-PG5 mit Hinterwelle und 5:1 Planetengetriebe
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€37,10
Nema 11 Planetengetriebe Schrittmotor 11HS12-0674D-PG5 mit Hinterwelle und 5:1 Planetengetriebe
Dieser Nema 11-Schrittmotor mit 31 mm Gehäuse und 0,67 A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 5,18:1. Eine Hinterwelle mit 5 mm Durchmesser ist verfügbar.
Elektrische Spezifikation
- Herstellerteilenummer: 11HS12-0674D-PG5
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,35 deg
- Haltemoment ohne Getriebe: 6Ncm
- Nennstrom/Phase: 0,67A
- Phasenwiderstand: 5,6ohms
- Stromspannung: 3,8V
- Induktivität: 4,2mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Planetengetriebe
- Übersetzungsverhältnis: 5,18: 1
- Wirkungsgrad: 90%
- Verdrehspiel im Leerlauf: <=1 deg
- Max. zulässiges Drehmoment: 2Nm
- Drehmoment (erlaubt): 4Nm
- Maximale axiale Belastung der Welle: 5N
- Maximale radiale Belastung der Welle: 25N
Physikalische Spezifikation
- Bauform: 30 x 30mm
- Motorlänge: 31,5mm
- Getriebelänge: 27,2mm
- Vorderer Wellendurchmesser: Φ6mm
- Vordere Wellenlänge: 18mm
- Vordere D-Schnittlänge: 12mm
- Durchmesser der hinteren Welle: 5mm
- Länge der hinteren Welle: 10mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 120g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Verdrehspiel im Leerlauf (Max.°) | 1 |
| Wirkungsgrad | 90% |
| Untersetzung | 5,18:1 |
| Getriebelänge (mm) | 27,2 |
| Getriebeart | Planetengetriebe |
| Max. zulässiges Drehmoment (Ncm) | 200 |
| Max. zulässiges Drehmoment (oz.in) | 283,2 |
| Zulässiges Dauerdrehmoment (Ncm) | 400 / 566,4 |
| Maximale axiale Belastung der Welle (N) | 5 |
| Maximale radiale Belastung der Welle (N) | 25 |
| Motorspezifikation | |
| Induktivität (mH) | 4 |
| Leitungslänge (mm) | 300 |
| Motor NEMA Größe | Nema 11 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 5,6 |
| Nennstrom (A) | 0,67 |
| Wellendurchmesser (mm) | 6 |
| Länge der Welle (mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 7 |
| Haltemoment ohne Getriebe (oz.in) | 9,9 |
| Motorlänge (mm) | 32 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Wellentyp | D-Flachwelle |
| Physikalische Spezifikation | |
| Gewicht (g) | 200 |
