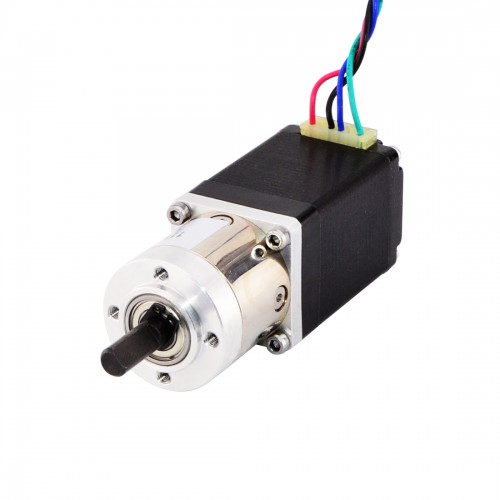

Nema 11 Getriebe Schrittmotor 11HS18-0674S-PG5 mit 5:1 Planetengetriebe
Kaufen Sie jetzt:€38,20
Nema 11 Getriebe Schrittmotor 11HS18-0674S-PG5 mit 5:1 Planetengetriebe
Dieser Nema 11-Schrittmotor mit 45-mm-Gehäuse und 0,67 A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 5,18:1.
Elektrische Spezifikation
- Herstellerteilenummer: 11HS18-0674S-PG5
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,35 deg
- Haltemoment ohne Getriebe: 10Ncm
- Nennstrom/Phase: 0,67A
- Phasenwiderstand: 6,8ohms
- Stromspannung: 4,56V
- Induktivität: 4,8mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Planetengetriebe
- Übersetzungsverhältnis: 5,18: 1
- Wirkungsgrad: 90%
- Verdrehspiel im Leerlauf: <=1 deg
- Max, zulässiges Drehmoment: 2Nm
- Drehmoment (erlaubt): 4Nm
- Maximale axiale Belastung der Welle: 5N
- Maximale radiale Belastung der Welle: 25N
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Motorlänge: 44,5mm
- Getriebelänge: 27,2mm
- Wellendurchmesser: Φ6mm
- Länge der Welle: 18mm
- Länge der D-Flachwelle: 12mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 400g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Verdrehspiel im Leerlauf (Max.°) | 1 |
| Wirkungsgrad | 90% |
| Untersetzung | 5,18:1 |
| Getriebelänge (mm) | 27,2 |
| Getriebeart | Planetengetriebe |
| Max. zulässiges Drehmoment (Ncm) | 200 |
| Max. zulässiges Drehmoment (oz.in) | 283,2 |
| Zulässiges Dauerdrehmoment (Ncm) | 400 / 566,4 |
| Maximale axiale Belastung der Welle (N) | 5 |
| Maximale radiale Belastung der Welle (N) | 25 |
| Motorspezifikation | |
| Induktivität (mH) | 4,8 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 11 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 6,8 |
| Nennstrom (A) | 0,67 |
| Wellendurchmesser (mm) | 6 |
| Länge der Welle (mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 10 |
| Haltemoment ohne Getriebe (oz.in) | 14,2 |
| Motorlänge (mm) | 44,5 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Physikalische Spezifikation | |
| Gewicht (g) | 400 |
