Nema 11 Getriebe Schrittmotor 11HS20-0674S-PG51 mit 51:1 Planetengetriebe
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€39,30

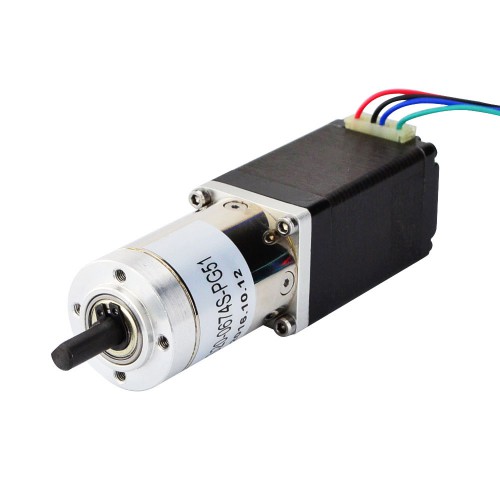

Nema 11 Getriebe Schrittmotor 11HS20-0674S-PG51 mit 51:1 Planetengetriebe
Dieser Nema 11-Schrittmotor mit 51-mm-Gehäuse und 0,67 A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 50,9:1.
Elektrische Spezifikation
- Herstellerteilenummer: 11HS20-0674S-PG51
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,035 deg
- Haltemoment ohne Getriebe: 12Ncm
- Nennstrom/Phase: 0,67A
- Phasenwiderstand: 9,2ohms
- Stromspannung: 6,2V
- Induktivität: 5,7mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Planetengetriebe
- Übersetzungsverhältnis: 50,9: 1
- Gear Efficiency: 73%
- Verdrehspiel im Leerlauf: <=1 deg
- Max, zulässiges Drehmoment: 4Nm
- Drehmoment (erlaubt): 6Nm
- Maximale axiale Belastung der Welle: 5N
- Maximale radiale Belastung der Welle: 25N
Physikalische Spezifikation
- Bauform: 30 x 30mm
- Motorlänge: 50,5mm
- Getriebelänge: 42,7mm
- Wellendurchmesser: Φ6mm
- Länge der Welle: 18mm
- Länge der D-Flachwelle: 12mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 330g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Verdrehspiel im Leerlauf (Max.°) | 1 |
| Wirkungsgrad | 73% |
| Untersetzung | 51,89:1 |
| Getriebelänge (mm) | 42,7 |
| Getriebeart | Planetengetriebe |
| Max. zulässiges Drehmoment (Ncm) | 400 |
| Max. zulässiges Drehmoment (oz.in) | 566,4 |
| Zulässiges Dauerdrehmoment (Ncm) | 600 / 849,7 |
| Maximale axiale Belastung der Welle (N) | 5 |
| Maximale radiale Belastung der Welle (N) | 25 |
| Motorspezifikation | |
| Induktivität (mH) | 6,5 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 11 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 12 |
| Nennstrom (A) | 0,67 |
| Wellendurchmesser (mm) | 6 |
| Länge der Welle (mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 14 |
| Haltemoment ohne Getriebe (oz.in) | 19,8 |
| Motorlänge (mm) | 51 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Physikalische Spezifikation | |
| Gewicht (g) | 450 |
