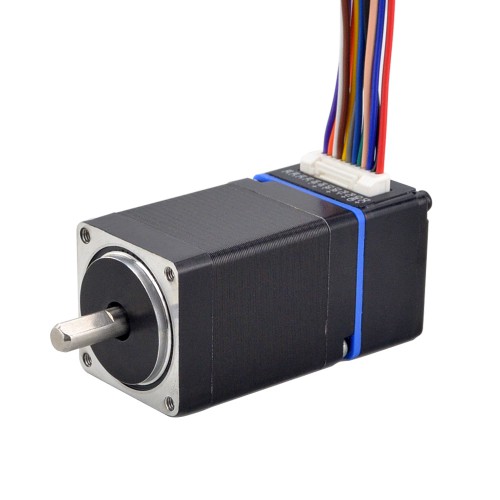

Nema 11 Integrierter Closed Loop Schrittmotor ESS11-01 7,4Ncm 24VDC 4096CPR
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€147,63
Nema 11 Integrierter Closed Loop Schrittmotor ESS11-01 7,4Ncm 24VDC 4096CPR
Elektrische Spezifikation:
- Herstellerteilenummer: ESS11-01
- Haltemoment: 7,4Ncm
- Eingangsspannung: 24VDC
- Ausgangsspitzenstrom: 0,6 - 1,2A
- Logikeingangsstrom:10mA
- Logikeingangsspannung:5V
- Encoder-Typ: Inkrementalgeber
- Encoder-Ausgangstyp: Differenziell
- Encoder-Auflösung: 4096 CPR (Counts per Revolution)
- Encoder-Ausgangssignalkanäle: 2
- Isolationswiderstand: > 100MΩ
- Isolationsfestigkeit: 500 VAC, 1 Minute
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Motorlänge: 38,9mm
- Wellendurchmesser: Φ5mm
- Länge der D-Flachwelle: 10mm
- Länge der Welle: 15mm
- Gewicht: 182g
Anschluss
|
+DC
|
GND
|
PU+
|
PU-
|
DR+
|
DR-
|
MF+
|
MF-
|
|
Rot
|
Schwarz
|
Marine
|
Rosa
|
Grün
|
Blau
|
Grau
|
Gelb
|
| Integrierte Schritt-/Servomotor-Spezifikation | |
|---|---|
| Eingangsspannung (V) | 24 VDC |
| Länge (mm) | 38,9 |
| Ausgangsstrom | 0,6 - 1,2 A |
