Nema 11 Non Captive Linearaktuatoren 11LS13-0754N-100B Linearhub 2mm 8Ncm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€37,55
Nema 11 Non Captive Linearaktuatoren 11LS13-0754N-100B Linearhub 2mm 8Ncm

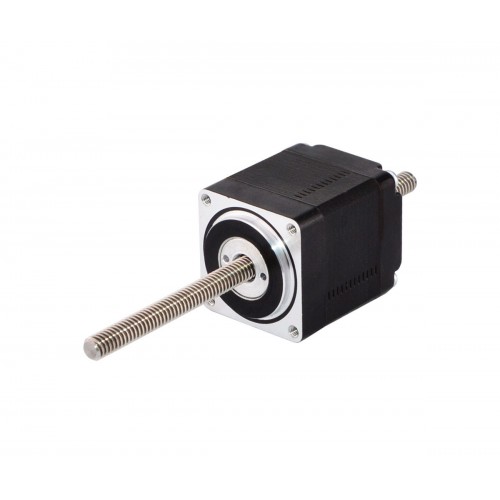

Bei diesem Modell handelt es sich um einen preisgünstigen linearen Schrittmotor mit der Bezeichnung „Nema 11 Non-Captive Linearaktuatoren“. Er besteht aus einem 34 mm 1,8 Grad 0,75 A Nema 11 Schrittmotor und einer 100 mm langen Tr5x2-Linearschraube.
Elektrische Spezifikation
- Herstellerteilenummer: 11LS13-0754N-100B
- Motortyp: Non Captive Linear Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 8,0Ncm
- Nennstrom/Phase: 0,75A
- Phasenwiderstand: 3,2ohms
- Stromspannung: 2,4V
- Induktivität: 2,0mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Motorlänge: 34mm
- Hublänge: 100mm
- Spindeldurchmesser: Φ5mm
- Linearhub pro Schritt: 0,01mm
- Linearhub pro Umdrehung: 2mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 150g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Braun
|
Gelb
|
Orange
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 8 |
| Haltemoment (oz.in) | 11,3 |
| Induktivität (mH) | 2 |
| Motortyp | Non-Captive |
| Phasenwiderstand (ohm) | 3,2 |
| Nennstrom (A) | 0,75 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 34 |
| Flanschdurchmesser (mm) | 28x28 |
| Spindeldurchmesser (mm) | 5 |
| Hublänge (mm) | 100 |
| Linearhub pro Umdrehung (mm) | 2 |
| Linearhub pro Schritt (mm) | 0,01 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
