Oukeda Nema 17 Non-captive Schrittmotor OK42FD40104A-110B 1,8 Grad 49Ncm Hublänge 110mm
Dies ist ein nicht-kapselter Linear-Schrittmotor mit einem Schrittwinkel von 1,8 Grad und einem statischen Moment von 49 N·cm. Der Motor arbeitet im Spannungsbereich von 12 bis 36 V, mit einem Phasenstrom von 1 A und einer Phasenspannung von 6,5 V DC. Das Gehäuse misst 42 x 42 mm bei einer Körperlänge von 40 mm. Ausgestattet mit einer 110 mm langen Gewindespindel mit einem Durchmesser von 5 mm, geeignet für verschiedene lineare Bewegungsanwendungen. Die Anschlussleitung ist 400 mm lang, das Gewicht beträgt 400 g.
Elektrische Spezifikation:
Herstellerteilenummer: OK42FD40104A-110B
Motortyp: Non Captive Linear Schrittmotor
Schrittwinkel: 1,8 Grad
Statisches Moment: 49Ncm
Phasenstrom:1A
Phasenspannung:6,5VDC
Phasenwiderstand: 6,5ohms
Betriebsspannung: 12-36V
Induktivität: 13mH ± 20%(1KHz);
Physikalische Spezifikation:
Bauform: 42 x 42mm
Motorlänge: 40mm
Hublänge: 110mm
Spindeldurchmesser: Φ5mm
Anzahl der Leitungen: 4
Leitungslänge: 400mm
Gewicht: 400g;

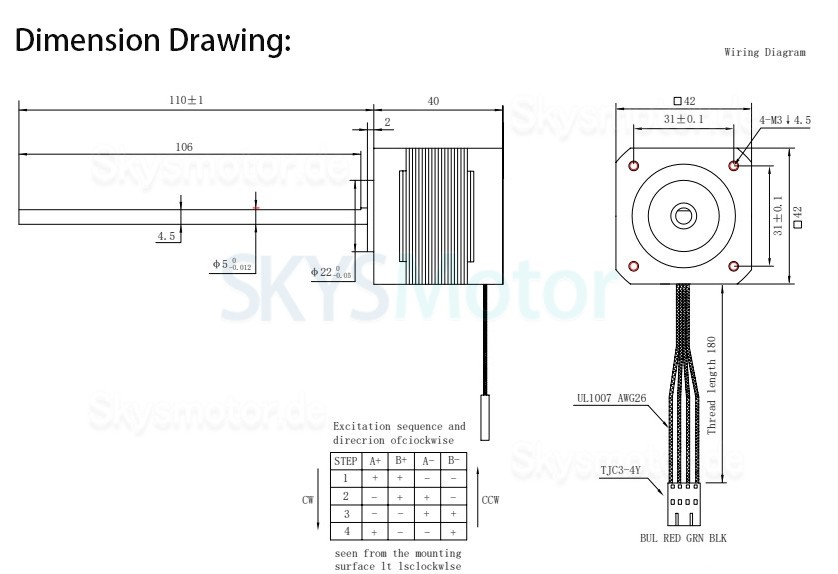

(1).jpg "Oukeda Nema 17 Non-captive Schrittmotor OK42FD40104A-110B 1,8 Grad 49Ncm Hublänge 110mm")

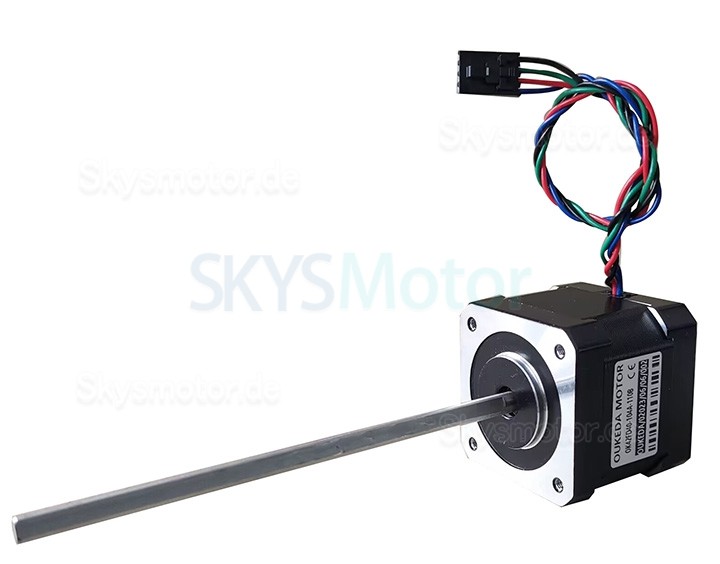

.jpg "Oukeda Nema 17 Non-captive Schrittmotor OK42FD40104A-110B 1,8 Grad 49Ncm Hublänge 110mm")
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 49 |
| Haltemoment (oz.in) | 69,38 |
| Schrittwinkel (°) | 1,8 |
| Phasenstrom (A) | 1 |
| Phasenspannung (V) | 6,5 |
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 13 |
| Phasenwiderstand (ohm) | 6,5 |
| Linearmotortyp | Non-Captive |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 40 |
| Gewicht (g) | 400 |
| Flanschdurchmesser (mm) | 42 x 42 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Leitungslänge (mm) | 400 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 110 |
| Wellentyp | D-Flachwelle |
| Länge der D-Flachwelle | 106 |
