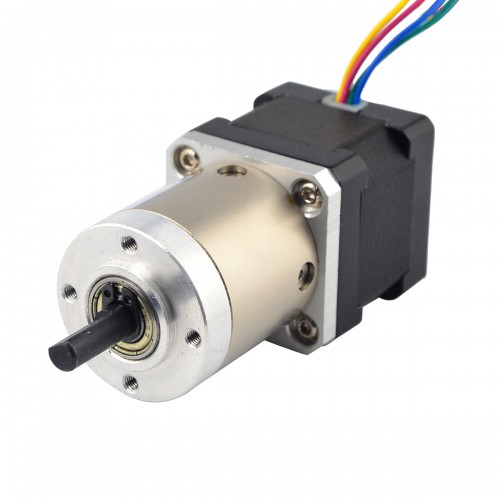

Nema 14 Getriebe Schrittmotor 14HS13-0804D-PG19 mit Hinterwelle & 19:1 Getriebe
Dieser Nema 14-Schrittmotor mit 34-mm-Gehäuse und 0,80 A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 19,19:1.
Elektrische Spezifikation
- Herstellerteilenummer: 14HS13-0804D-PG19
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 14Ncm
- Nennstrom/Phase: 1A
- Stromspannung: 3,20V
- Phasenwiderstand: 3,2ohms
- Induktivität: 4,5mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart:Planetengetriebe
- Übersetzungsverhältnis:19,19:1
- Wirkungsgrad:81%
- Verdrehspiel im Leerlauf:<=1deg
- Max, zulässiges Drehmoment:2N,m
- Drehmoment (erlaubt):4N,m
- Maximale axiale Belastung der Welle:50N
- Maximale radiale Belastung der Welle:100N
Physikalische Spezifikation
- Bauform:35x35mm
- Motorlänge: 34mm
- Getriebelänge:35mm
- Vorderer Wellendurchmesser: Φ6mm
- Vordere Wellenlänge: 18mm
- Vordere D-Schnittlänge: 12mm
- Durchmesser der hinteren Welle: Φ4mm
- Länge der hinteren Welle:12mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 400g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Grün
|
Gelb
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Wirkungsgrad | 81% |
| Untersetzung | 19,19:1 |
| Getriebelänge (mm) | 35,8 |
| Getriebeart | Planetengetriebe |
| Verdrehspiel im Leerlauf (Max.°) | 1 |
| Max. zulässiges Drehmoment (Ncm) | 200 |
| Max. zulässiges Drehmoment (oz.in) | 283,28 |
| Zulässiges Dauerdrehmoment (Ncm) | 400 |
| Zulässiges Dauerdrehmoment (oz.in) | 566,56 |
| Maximale axiale Belastung der Welle (N) | 50 |
| Maximale radiale Belastung der Welle (N) | 100 |
| Motorspezifikation | |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 14 |
| Haltemoment ohne Getriebe (oz.in) | 19,83 |
| Induktivität (mH) | 4,5 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 14 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 3,2 |
| Nennstrom (A) | 1,0 |
| Wellendurchmesser (mm) | 6 |
| Länge der Welle (mm) | 18 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Physikalische Spezifikation | |
| Gewicht (g) | 400 |
