Nema 14 External Linear Schrittmotor 14LS17-0914Q-250E Linearhub 4,8768mm Hublänge 250mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€93,27
Nema 14 External Linear Schrittmotor 14LS17-0914Q-250E Linearhub 4,8768mm Hublänge 250mm

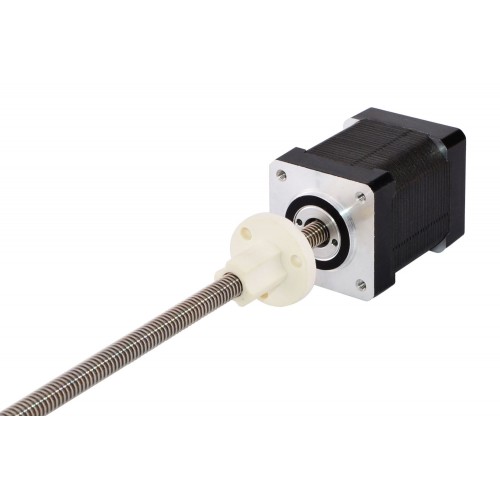

Dieses Modell entspricht nahezu exakt dem externen Schrittmotor-Linearantrieb der Haydon Kerk 35000-Serie, Größe 14. Der Motor besteht aus einem 48mm NEMA 14 Schrittmotor mit 1,8 Grad und 0,91 A. Er ist mit einer Leitspindel mit 5,54 mm Durchmesser, 250 mm Länge und einer POM-Gewindemutter ausgestattet. Der lineare Hub beträgt 4,877 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 14LS17-0914Q-250E
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 98N (300pps)
- Nennstrom/Phase: 0,91A
- Phasenwiderstand: 5,5ohms
- Stromspannung: 5V
- Induktivität: 7,63mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 35 x 35mm
- Motorlänge: 48mm
- Hublänge: 250mm
- Spindeldurchmesser: Φ5,54mm
- Linearhub pro Schritt: 0,024384mm
- Linearhub pro Umdrehung: 4,877mm(0,192")
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 240g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 7,63 |
| Minimaler Schub (N) | 98 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 5,5 |
| Nennstrom (A) | 0,91 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 48 |
| Flanschdurchmesser (mm) | 35x35 |
| Spindeldurchmesser (mm) | 5,54 |
| Hublänge (mm) | 250 |
| Linearhub pro Umdrehung (mm) | 4,8768 |
| Linearhub pro Schritt (mm) | 0,024384 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
