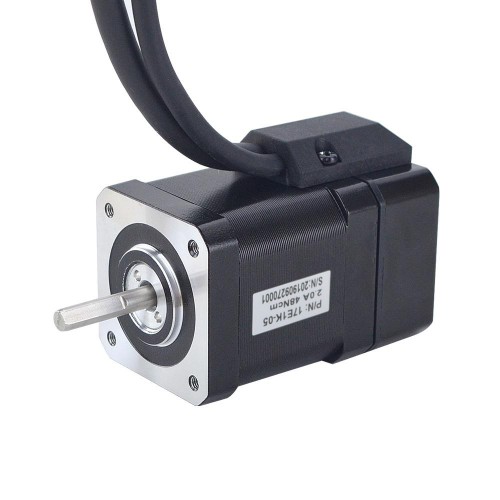

Nema 17 Closed Loop Schrittmotor P-Serie 17E1K-05 48Ncm Encoder 1000CPR
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€46,60
Nema 17 Closed Loop Schrittmotor P-Serie 17E1K-05 48Ncm Encoder 1000CPR
Elektrische Spezifikation
- Herstellerteilenummer: 17E1K-05
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 48 Ncm
- Nennstrom/Phase: 2,0 A
- Phasenwiderstand: 1,35 ohms
- Induktivität: 2,8 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42 mm
- Motorlänge: 48 mm
- Wellendurchmesser: Φ5 mm
- Länge der Welle: 24 mm
- Länge der D-Flachwelle: 15 mm
- Leitungslänge: 270 mm
- Gewicht: 0,36 kg
Kodiersteuerung(1000 CPR (Counts per Revolution))
- 3--GND
- 2--+5VCC
- 13--EA-
- 1--EA+
- 12--EB-
- 11--EB+
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Weiß
|
Grün
|
Blau
|
Schwarz
|
| Motorspezifikation | |
|---|---|
| Haltemoment (Ncm) | 48 |
| Haltemoment (oz.in) | 67,99 |
| Induktivität (mH) | 2,8 |
| Leitungslänge (mm) | 270 |
| Motor NEMA Größe | Nema 17 |
| Phasenwiderstand (ohm) | 1,35 |
| Nennstrom (A) | 2,0 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 24 |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Encoderspezifikation | |
| Ausgangssignalkanäle | 2 |
| Auflösung (CPR) | 1000 |
