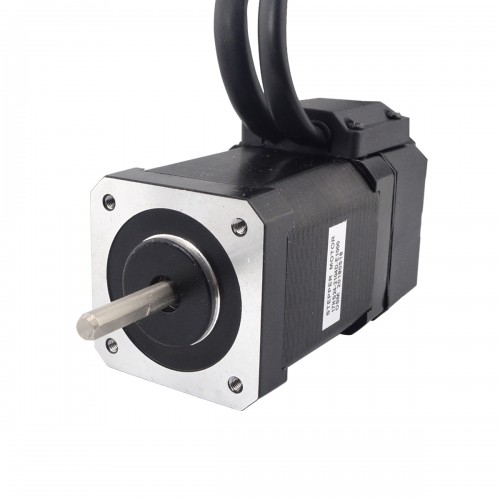

Nema 17 Closed Loop Schrittmotor 17HS24-2104D-E1000 65Ncm Encoder 1000CPR
- Handbücher und Dokumentation: Motordatenblatt:
Kaufen Sie jetzt:€39,49
Nema 17 Closed Loop Schrittmotor 17HS24-2104D-E1000 65Ncm Encoder 1000CPR
Motorspezifikation
- Herstellerteilenummer: 17HS24-2104D-E1000
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 0,65Nm
- Nennstrom/Phase: 2,10A
- Stromspannung: 3,36V
- Phasenwiderstand: 1,6ohms
- Induktivität: 3,00mH ± 20%(1KHz)
- Bauform: 42 x 42mm
- Motorlänge: 60mm
- Wellendurchmesser: Φ5mm
- Länge der Welle: 24mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
Encoder Spezifikation
- Betriebsspannung: 4,5V to 5,5V
- Ausgangsstrom: 20mA
- Auflösung: 1000 CPR (Counts per Revolution)
- Ausgangssignal: 2 Kanäle
- Bohrungsdurchmesser: Φ5mm
- Ausgangsfrequenz: ≤60MHz
- Drehzahl: ≤3600U/min
- Schutzart: IP20
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Blau
|
Rot
|
| Motorspezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 65 |
| Haltemoment (oz.in) | 92,066 |
| Induktivität (mH) | 3,0 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 17 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 1,6 |
| Nennstrom (A) | 2,1 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 24 |
| Schrittwinkel (°) | 1,8 |
| Encoderspezifikation | |
| Schutzart | IP20 |
| Ausgangsstrom (A) | 20 |
| Ausgangsfrequenz | ≤60KHz |
| Ausgangssignalkanäle | 2 |
| Nennspannung (V) | 5 |
| Auflösung (CPR) | 1000 |
| Laufgeschwindigkeit (U/min) | ≤3600U/min |
