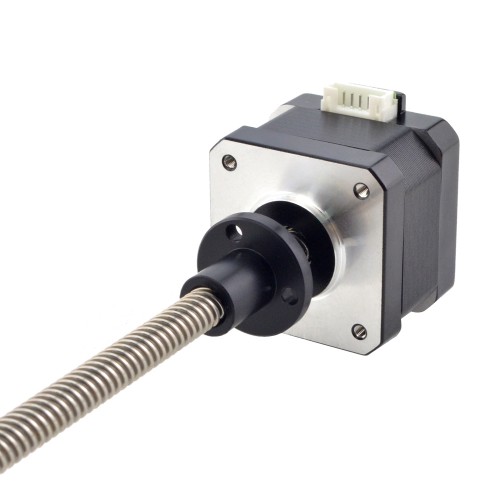

Nema 17 External Acme Linear Schrittmotor 17LE13-0404E-200G 8mm Length 200mm
Nema 17 External Acme Linear Schrittmotor 17LE13-0404E-200G 8mm Length 200mm
Dieser NEMA 17 Linear-Schrittmotor (Modell 17LE13-0404E-200G) ist ein externer Linearaktuator mit einem Schrittwinkel von 1,8 Grad und einem Haltemoment von 24 Ncm. Der Motor arbeitet mit 0,4 A Nennstrom pro Phase und besitzt eine 8 mm Acme-Gewindespindel. Der lineare Vorschub beträgt 8 mm pro Umdrehung bzw. 0,04 mm pro Schritt. Die Hublänge beträgt 200 mm, das Gehäuse misst 42 x 42 mm bei einer Motorlänge von 34 mm. Die Anschlussleitungen sind 1000 mm lang.
Elektrische Spezifikation
Herstellerteilenummer: 17LE13-0404E-200G
Motortyp: External Linearaktuator Schrittmotor
Schrittwinkel: 1,8 Grad
Haltemoment: 24Ncm
Nennstrom/Phase: 0,4A
Phasenwiderstand: 30ohms
Induktivität: 30mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 42 x 42mm
Motorlänge: 34mm
Hublänge: 200mm
Spindeldurchmesser: Φ8mm
Linearhub pro Schritt:0,04mm
Linearhub pro Umdrehung: 8mm
Anzahl der Leitungen: 4
Leitungslänge: 1000mm
Gewicht: 400g
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Blau | Grün | Rot |
Bearbeitung der Enden von Gewindespindel
.jpg "Nema 17 External Acme Linear Schrittmotor 17LE13-0404E-200G 8mm Length 200mm")
Spielfreie Mutter
SKYSMOTOR bietet eine Anti-Backlash-Mutter für externe Trapezgewindespindeln in Linearaktuatoren (außer Größe 34) sowie für nicht-kapazitive Trapezgewindespindeln in Linearaktuatoren (außer Größe 24 und 34) an.
Es sollte ein nominaler Spielraum zwischen der Trapezgewindespindel und der standardmäßigen Kunststoffmutter von SKYSMOTOR nach Millionen von Zyklen bestehen. SKYSMOTOR garantiert mehrere Millionen Zyklen, jedoch kann der physische Spielraum zunehmen. Um das Spiel zu reduzieren oder zu eliminieren, bietet SKYSMOTOR eine Federdruckstruktur in der Anti-Backlash-Mutter an.
.png "Nema 17 External Acme Linear Schrittmotor 17LE13-0404E-200G 8mm Length 200mm")
Encoder
.png "Nema 17 External Acme Linear Schrittmotor 17LE13-0404E-200G 8mm Length 200mm")
Je nach Anwendungsanforderung kann der Kunde Encoder einfach nach Index-Ausgang oder Non-Index-Typ sowie nach Ausgangsmethode (einzel- oder differenziell) auswählen.
Außerdem kann eine beliebige Auflösung frei gewählt werden, um eine einfachere und präzisere Positionierung zu ermöglichen.
Alle standardmäßigen Encoder von SKYSMOTOR sind optisch und inkrementell. Beim Auswählen des Encoders sollten Sie insbesondere auf die Optionen wie Größe, Auflösung, Index und Ausgangsmethode achten.
Bremsen
Insbesondere bei vertikalen Anwendungen oder zum Schutz von Motoren vor plötzlichem Ausschalten tragen die Standard-Ausschaltbremsen von SKYSMOTOR für die Größen NEMA 14, 17, 23, 24 und 34 dazu bei, die Bedenken der Kunden zu zerstreuen.
.png "Nema 17 External Acme Linear Schrittmotor 17LE13-0404E-200G 8mm Length 200mm")
Verdrahtung, Kabel und Anschlüsse
.png "Nema 17 External Acme Linear Schrittmotor 17LE13-0404E-200G 8mm Length 200mm")
Fliegende Drahtanschlüsse oder Stecker
Verdrehte Drahtanschlüsse
Schrumpfschläuche oder dehnbare Rohre
Kabelgehäuse
Teflonbeschichtete Spindel
Für Kundenanwendungen, die eine fettfreie Spindel-Mutter-Kombination erfordern, bietet SKYSMOTOR teflonbeschichtete Gewindespindeln für Schrittmotor-Linearantriebe an.
Die teflonbeschichteten Gewindespindeln von Schrittmotor-Linearantrieben ermöglichen eine längere Lebensdauer und eine bessere Schubkrafterzeugung im Vergleich zu herkömmlichen SUS-Gewindespindeln.
Die Teflonbeschichtung kann auf alle Spindeloptionen von SKYSMOTOR und alle Arten von Linearantrieben angewendet werden, ob extern, nicht-verliersicher oder unverlierbar.
Außerdem kann eine spielfreie Mutter mit teflonbeschichteten Spindeln kombiniert werden.
.png "Nema 17 External Acme Linear Schrittmotor 17LE13-0404E-200G 8mm Length 200mm")
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 24 |
| Haltemoment (oz.in) | 33,97 |
| Induktivität (mH) | 30 |
| Phasenwiderstand (ohm) | 30 |
| Nennstrom (A) | 0,4 |
| Schrittwinkel (°) | 1,8 |
| Linearmotortyp | Extern (Acme) |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 34 |
| Flanschdurchmesser (mm) | Nema 17 (42 x 42) |
| Leitungslänge (mm) | 1000 |
| Spindeldurchmesser (mm) | 8 |
| Hublänge (mm) | 200 |
| Anzahl der Leitungen | 4 |
| Linearhub pro Umdrehung (mm) | 8 |
| Linearhub pro Schritt (mm) | 0,04 |
| Schutzart | 40 |
-
